Sprievodca nákupom 2026
Čo je a Flexibilné vodovodné potrubie
A flexibilné vodovodné potrubie je vlnité alebo opletené potrubie postavené na pohyb vody medzi dvoma pevnými bodmi, pričom toleruje vibrácie, tepelnú rozťažnosť a malé odchýlky, ktoré pevná rúra nedokáže absorbovať. Charakteristickým znakom je vlnité kovové alebo kompozitné jadro, najčastejšie nehrdzavejúca oceľ 304 alebo 316L, zabalené do opleteného vonkajšieho puzdra, ktoré nesie zaťaženie pracovným tlakom. Inštalatéri a inžinieri zariadení siahajú po tejto kategórii, často združenej pod širším označením Zostavy vodných potrubí a hadíc vždy, keď je potrebné spojenie ohýbať ručne, a nie cez sériu pevných kolien a spojov.
V porovnaní s medenou rúrkou alebo potrubím CPVC skracuje flexibilné vedenie vody fyzickú vzdialenosť, ktorú musí technik merať a rezať, pretože samotná zostava zaberá malé odchýlky v zarovnaní. To je dôvod, prečo sa flexibilná vodná prípojka tak často objavuje za drezmi, ohrievačmi vody, práčkami, toaletami a bojlermi a prečo dlhšie verzie rovnakej konštrukcie slúžia ako hadica na prívod vody v mechanických miestnostiach, slučkách hydronického ohrevu a potrubí na prenos tekutín ľahkého priemyslu.
Konštrukcia vodnej vložky a prečo na nej záleží
Vlnité jadro
The vodná vložka je vnútorná tlaková rúrka zostavy flexibilného vodovodného potrubia. Typicky sa vytvára valcovaním rovného pásu nehrdzavejúcej ocele do rúrky, zvarením švu a následným zvlnením steny v kontinuálnom špirálovom alebo prstencovom vzore. Toto zvlnenie umožňuje, aby sa kovová rúrka opakovane ohýbala bez praskania, pretože každý hrebeň pôsobí ako malý pánt, ktorý prenáša ohybové napätie po celej dĺžke rúrky namiesto toho, aby sa sústredil v jednom bode.
Hrúbka steny a tesniace správanie
Hrúbka steny na typickej vodnej vložke sa pohybuje od približne 0,15 mm do 0,30 mm v závislosti od triedy pracovného tlaku a vonkajšieho priemeru, pričom hrubšie steny sa vo všeobecnosti vyberajú pre prívodné potrubia, ktoré zaznamenávajú väčšie kolísanie tlaku. Správne tvarovaná vložka udržuje svoj profil zvlnenia rovnomerný po celej dĺžke, čo udržuje dráhu vnútorného toku dostatočne hladkú, aby sa zabránilo zbytočným turbulenciám a predčasnému opotrebovaniu na vrchole každého zvlnenia.
Materiály používané v zostavách flexibilných vodovodných potrubí a vodovodných potrubí a hadíc
Výber materiálu mení výkon opletenej hadice na vodu pri opakovanom ohýbaní, kolísaní teploty a vystavení rôznym chemickým vlastnostiam vody. Nižšie uvedená tabuľka uvádza úlohy komponentov, ktoré sa najčastejšie nachádzajú v kompletnom flexibilnom inštalatérskom potrubí a súpravách vodného potrubia a hadíc.
| Komponent | Bežný materiál | Typická rola | Poznámky k flexibilite |
|---|---|---|---|
| Vnútorná vložka | 304 nehrdzavejúca oceľ | Prenáša prietok vody a pracovný tlak | Dobrá všeobecná flexibilita pre väčšinu vnútorných napájacích vedení |
| Vnútorná vložka, higher grade | Nerezová oceľ 316L | Prenáša tok vo vyššom chloridovom alebo vlhkom prostredí | Podobná flexibilita ako 304 s pridanou odolnosťou proti jamkovej korózii |
| Vonkajší rukáv | Pletený drôt z nehrdzavejúcej ocele | Obmedzuje tlak pri roztrhnutí a chráni vložku | Dodáva pevnosť, zatiaľ čo vzor väzby stále umožňuje ohýbanie |
| Koncové armatúry | Mosadz alebo nehrdzavejúca oceľ | Pripája zostavu k armatúram alebo ventilom | Pevná, neohybná časť na každom konci |
| Voliteľná vonkajšia bunda | PVC alebo PE náter | Pridáva ochranný kryt cez cop | Mierne zníženie pružnosti, získanie ochrany povrchu |

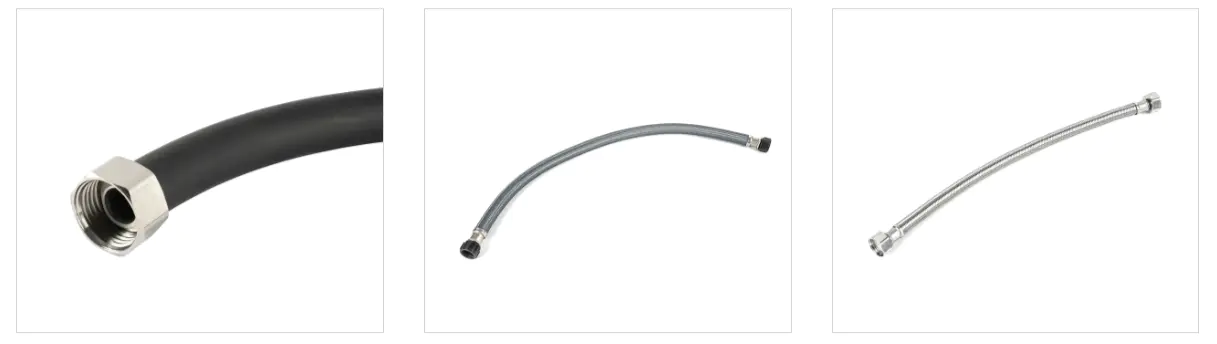

Bežné typy flexibilných vodných konektorov a opletených hadíc na vodu
Flexibilná vodná prípojka je zvyčajne zoskupená podľa menovitého priemeru, pretože priemer je blízko upevnenia alebo vedenia, ktorému má slúžiť. Krátky trojpalcový konektor sa hodí na jeden kohútik alebo uhlovú zarážku, zatiaľ čo širšia hadica na prívod vody s dĺžkou jeden palec je bežnejšia na celej linke alebo na mechanickom potrubí. Tabuľka nižšie ukazuje všeobecnú súvislosť medzi nominálnou veľkosťou a kontextom inštalácie, kde sa najčastejšie vyskytuje.
Porovnanie výkonu v rámci bežných možností potrubia
Výber medzi flexibilnou vodovodnou rúrou, pevnou medenou rúrkou a štandardnou gumovou hadicou zvyčajne závisí od toho, ako každá z nich funguje v rámci niekoľkých praktických vlastností. Radarová tabuľka nižšie uvádza päť kritérií vedľa seba, takže kompromisy sú ľahšie viditeľné na prvý pohľad.
- Flexibilné vodovodné potrubie
- Pevná medená rúrka
- Štandardná gumená hadica
Cyklus ohybu a únavové správanie vložiek na vodu z nehrdzavejúcej ocele
Pretože sa očakáva, že flexibilná inštalačná rúra sa bude mierne pohybovať pri každej údržbe zariadenia alebo pri usadzovaní budovy, inžinieri sa pozerajú na to, ako zostava vydrží pri opakovaných cykloch ohybu, namiesto toho, aby ju posudzovali na základe jediného statického tlakového testu. Čiarový graf nižšie zobrazuje všeobecnú krivku zachovania výkonu pre vodnú vložku z nehrdzavejúcej ocele, keď sa cykly ohybu hromadia, a preto veľký polomer ohybu počas inštalácie pomáha predĺžiť užitočnú životnosť.
Odolnosť proti korózii podľa triedy materiálu
Odolnosť proti korózii je jedným z hlavných dôvodov, prečo sa opletená hadica z nehrdzavejúcej ocele vyberie pred alternatívou z obyčajnej ocele alebo pozinkovanej ocele, najmä vo vlhkých mechanických miestnostiach alebo pobrežných inštaláciách, kde je vystavenie chloridom vyššie. Nižšie uvedená tabuľka uvádza štyri bežné triedy materiálov na stupnici relatívneho odporu pre rýchle porovnanie.
Sprievodca rozmermi pre hadicu na prívod vody a flexibilné vedenie vody
Správne určenie priemeru a dĺžky na prvý pokus ušetrí spiatočnú cestu k počítadlu zásob. Nižšie uvedená referenčná tabuľka zoskupuje flexibilné vodovodné potrubie podľa menovitého priemeru spolu s typom pripojenia a bodom použitia, ktoré sú s ním najčastejšie spárované.
| Nominálny priemer | Typický rozsah dĺžky | Spoločný typ pripojenia | Typický bod použitia |
|---|---|---|---|
| 3/8 palca | 9 palcov až 20 palcov | Kompresia x Kompresia | Uhlový doraz k kohútiku |
| 1/2 palca | 9 palcov až 24 palcov | Kompresia x Kompresia | Plniaci ventil toaletnej nádrže |
| 3/4 palca | 36 palcov až 72 palcov | Závitová spojka | Vstup do práčky |
| 1 in | 12 až 60 palcov | Závitová spojka or flange | Ohrievač vody alebo rozdeľovač |
| 1,25 až 2 palce | Vlastná dĺžka | Prírubový alebo zváraný koniec | Mechanické rozvody miestností |
Návod na inštaláciu krok za krokom
Flexibilné inštalačné potrubie odmeňuje starostlivé zaobchádzanie počas inštalácie, pretože väčšina skorých netesností vedie skôr k rýchlemu pripojeniu než k chybnej časti. Nižšie uvedená sekvencia pokrýva všeobecné poradie operácií pre typické pripojenie zariadenia.
-
Vypnite a uvoľnite tlak
Pred odpojením akéhokoľvek existujúceho potrubia vypnite prívod vody a uvoľnite zvyškový tlak na najbližšom otvorenom zariadení.
-
Skontrolujte porty
Skontrolujte obidva spojovacie porty, či nie sú poškodené, či nie sú úlomky alebo zvyšky starého tmelu a očistite tesniace plochy suchou handričkou.
-
Vyberte správnu zostavu
Vyberte si flexibilnú vodovodnú rúrku alebo hadicu na prívod vody takú, aby sa zhodovala so závitom portu a potrebnou bežnou dĺžkou, čo umožňuje skôr jemné zakrivenie než tesný záhyb.
-
Navlečte a utiahnite
Rukou naskrutkujte armatúru na port tak, aby priliehala, potom posuňte pomocou kľúča kontrolovanú štvrť až pol otáčky za ruku pevne, pričom sa vyhnete nadmernému krútiacemu momentu na opletenej matici.
-
Trasa so širokou zákrutou
Nasmerujte zostavu tak, aby polomer ohybu zostal široký a vložka nebola zalomená, skrútená alebo pritlačená k ostrej hrane.
-
Obnovte dodávku a skontrolujte
Postupne obnovte prívod vody a pred uzavretím okolitej skrinky alebo prístupu k stene skontrolujte, či každý prípojný bod nepresakuje.
-
Po prvom použití znova skontrolujte
Znovu skontrolujte pripojenie po prvom celom dni používania, pretože armatúry sa môžu mierne usadiť, keď vodná vložka dosadá na tesniacu podložku.
Kde sa používajú flexibilné vodovodné potrubia a vložky na vodu
Rovnaká konštrukcia jadra poskytuje široký rozsah nastavení, keď je priemer, dĺžka a koncovka prispôsobená úlohe. Nižšie uvedené kategórie uvádzajú, kde sa najčastejšie vyskytujú flexibilné vodovodné potrubia a zostavy vodného potrubia a hadíc.
-
Bytové inštalatérske práce
Pripojenie kohútikov, toaliet, ohrievačov vody a práčok tam, kde je najdôležitejšia rýchla inštalácia osvetlenia náradia.
-
Systémy vykurovania budov
Hydronické vykurovacie slučky, kde flexibilné vodné potrubie absorbuje tepelnú rozťažnosť medzi pevným zberným potrubím a jednotlivými radiátormi alebo fancoilovými jednotkami.
-
Potrubie zdravotníckeho zariadenia
Nastavenia, kde tesnosť a dlhšie servisné intervaly znižujú, ako často je potrebný prístup k údržbe za hotové steny.
-
Priemyselné HVAC
Pripojenie chladiča a vzduchotechniky, kde vibrácie z rotujúceho zariadenia vyžadujú skôr flexibilnú vodnú prípojku než pevný spoj.
Výber vlastného výrobcu flexibilných vodovodných potrubí
Získavanie od vlastného výrobcu flexibilných inštalačných rúrok namiesto všeobecného dodávateľa hardvéru má zvyčajne zmysel, keď projekt potrebuje neštandardné dĺžky, špecifické koncové tvarovky alebo väčšie objemy objednávok. Niekoľko praktických kontrolných bodov pomáha zúžiť vyhľadávanie medzi možnosťami dodávateľov nerezových opletených vodovodných hadíc.
- Potvrďte, že továreň dokáže vyrobiť presný priemer, dĺžku a kombináciu montáže, a nie skladovať len pevný katalóg.
- Požiadajte o vzorky zostáv, aby ste skontrolovali rovnomernosť zvlnenia a tesnosť opletu predtým, ako sa zaviažete k úplnej objednávke.
- Skontrolujte testovacie zariadenie na mieste, pretože vzduchotesnosť a schopnosť testovať prasknutie hovorí viac o konzistencii ako samotný technický list.
- Včas prediskutujte potreby balenia a označovania flexibilných hadíc na prívod vody OEM, ak budú mať zostavy súkromnú značku.
- Pozrite sa na odozvu počas fázy odberu vzoriek ako na všeobecný ukazovateľ toho, ako výrobca opletených flexibilných vodných konektorov zvládne požiadavky na zmeny počas výroby.
Množstvo kupujúcich sa po náraste objemových požiadaviek pozerá na čínsku základňu na výrobu flexibilných vodovodných potrubí, a to najmä z dôvodu koncentrácie zvlnenia, opletenia a montážnej kapacity v rámci jedného dodávateľského regiónu, čo skracuje koordinačný reťazec medzi tvarovaním, testovaním a balením.
Prehľad výrobných kapacít
Haoyin (Ningbo) Bellows Technology Co., Ltd. navrhuje a vyrába vlnovce z nehrdzavejúcej ocele a flexibilné spojovacie zostavy pre inštalatérske, vykurovacie a plynárenské aplikácie. Zariadenie sa nachádza na pozemku s rozlohou 35 mu s 18 000 štvorcovými metrami štandardizovaného dielenského priestoru určeného na tvarovanie, opletenie, montáž a konečnú úpravu.
- 4M Metre vlnitej rúrky z nehrdzavejúcej ocele vyrobené za rok
- 120 Zamestnanci na tvárniacich, opletacích a montážnych linkách
- 20 Vyhradený technický personál podporujúci návrh a testovanie
- 18 000 Štvorcové metre štandardizovaného dielenského priestoru
Výskumný a vývojový tím čerpá zo skúseností v oblasti materiálového inžinierstva, mechaniky tekutín a strojárskej výroby, pričom pracuje naprieč konštrukčným návrhom, vývojom procesov, overovaním testov a riadením projektov. Stredisko je vybavené stolmi na testovanie únavy kovu, testermi vzduchotesnosti a testovacími strojmi so soľným postrekom, ktoré podporujú vlastný vývoj nových špecifikácií vlnovcov, rozhraní a konfigurácií konečného použitia pre scenáre od zásobovacích liniek pre domácnosti až po priemyselné HVAC a rozvody vykurovania budov.
Tipy na údržbu na predĺženie životnosti
- Minimálne raz za rok skontrolujte viditeľné zostavy flexibilných vodovodných prípojok na povrchovú hrdzu, zauzlenie alebo vydutie.
- Vyhnite sa náteru cez opletenú hadicu na vodu, pretože vlhkosť zachytená pod farbou môže urýchliť koróziu povrchu.
- Zostavy držte ďalej od ostrých hrán skriniek alebo držiakov políc, ktoré by mohli časom odierať vonkajší oplet.
- Vymeňte hadicu prívodu vody, ktorá vykazuje akékoľvek vydutie, pretože to zvyčajne signalizuje vložku, ktorá sa začala oddeľovať od výstuže opletu.
- Podopierajte dlhé vodorovné trasy v intervaloch, aby vodná vložka nenosila svoju vlastnú váhu bez podopretia počas dlhého rozpätia.
Často kladené otázky
-
Q1. Čo je flexibilná vodovodná rúra
Flexibilná vodovodná rúra je vlnitá kovová alebo kompozitná rúra, často vystužená opletenou vonkajšou manžetou, skonštruovaná tak, aby spájala dva vodovodné body pri ohýbaní, aby absorbovala pohyb a menšie vychýlenie.
-
Q2. Čo je flexibilná vodná vložka
Vodná vložka je vlnité vnútorné jadro zostavy, ktoré nesie skutočný prietok vody, najčastejšie vytvorené z pásika z nehrdzavejúcej ocele 304 alebo 316L.
-
Q3. Čo je to opletená hadica na vodu
Pletená hadica na vodu spája vlnitú vložku s vonkajšou vrstvou tkaného drôtu z nehrdzavejúcej ocele, ktorý zosilňuje zostavu proti pracovnému tlaku, pričom ju stále umožňuje ohýbať.
-
Q4. Čo je hadica na prívod vody
Hadica na prívod vody je všeobecný pojem pre flexibilný konektor medzi uzatváracím ventilom alebo prívodným potrubím a príslušenstvom, ako je kohútik, toaleta alebo spotrebič.
-
Q5. Ako nainštalujete flexibilné vodovodné potrubie
Zatvorte prívod vody, navliekajte armatúru rukou, kým nebude pevne priliehať, potom utiahnite kontrolovanú ďalšiu štvrť až pol otáčky kľúčom, pričom telo rúry držte bez zalomení.
-
Q6. Aká tesná by mala byť hadica na prívod vody
Spojenie by sa malo pripevniť rukou a potom posunúť malú dodatočnú otáčku pomocou kľúča, aby sa podložka usadila bez vytlačenia závitov alebo deformácie matice.
-
Q7. Je možné ohýbať flexibilné hadice
Áno, to je ich hlavná funkcia, hoci každá zostava má minimálny polomer ohybu a jej ostrejšie skladanie môže namáhať vložku a skrátiť jej životnosť.
-
Q8. Môžu sa flexibilné hadice na vodu predĺžiť
Predĺženie série zvyčajne znamená nahradenie zostavy dlhšou, než spojenie dvoch hadíc dohromady, pretože stredná spojka pridáva ďalšie potenciálne miesto úniku.
-
Q9. Aký rozsah výroby je za týmito zostavami
Zariadenia vyrábajúce túto kategóriu vo veľkom meradle, ako je Haoyin, bežne prevádzkujú kontinuálne formovacie a opletacie linky schopné vyprodukovať niekoľko miliónov metrov vlnitých rúr ročne.
-
Q10. Zostáva technický tím zapojený aj po fáze návrhu
V dobre organizovanej výrobnej operácii zostáva technický personál zapojený od konštrukčného návrhu cez testovanie a podporu výroby namiesto toho, aby po dokončení výkresu odišiel.
