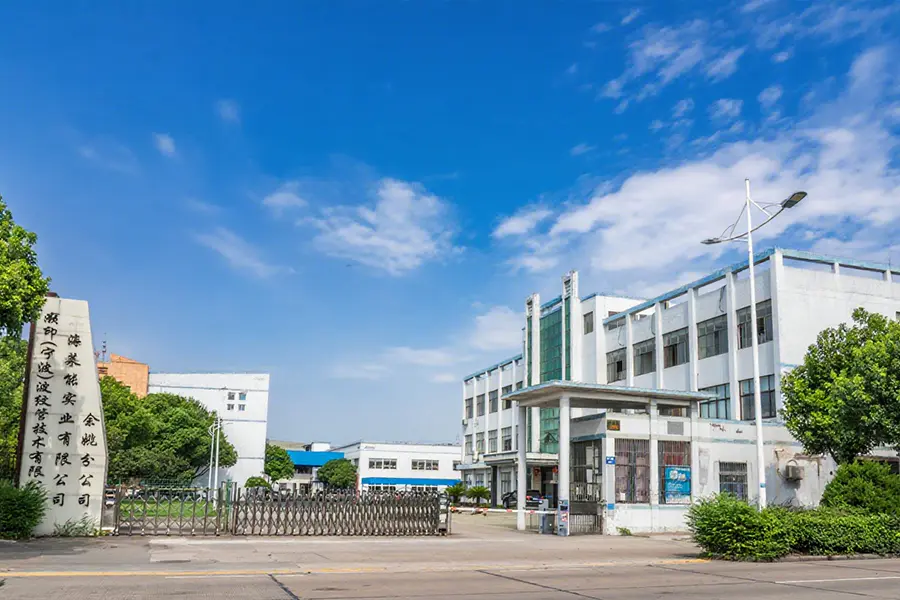

Oblasť továrne

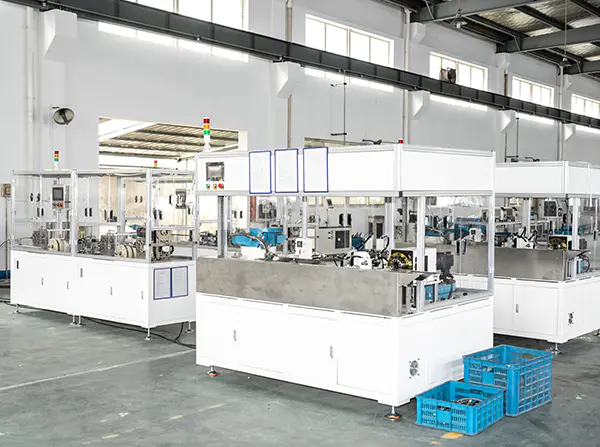

Pokročilé vybavenie
zamestnancov
Mesačná produkcia (10 000 metrov)

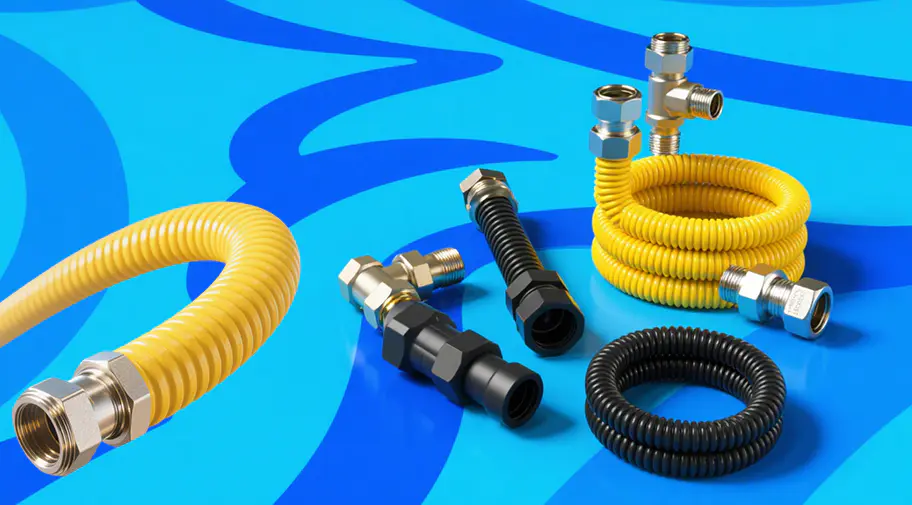

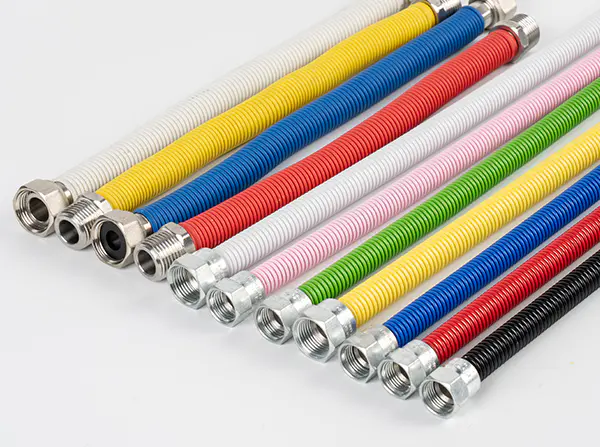

Kategórie produktov
Priemer potrubia: DN12, DN14, DN18, DN21, DN22, Prispôsobené/na mieru
Naše výhody
V odvetviach, ako je priemyselná výroba, chemické inžinierstvo a presné prístroje, sú tesniace hadice kľúčovými komponentmi, ktoré zaisťujú bezpečný prenos médií (plyny, kvapaliny) a zabraňujú úniku. Nerezové vlnovce so svojimi jedinečnými kovovými vlastnosťami a konštrukčným dizajnom sa stali ideálnou voľbou pre scenáre vyžadujúce vysoký tesniaci výkon. Môžu účinne riešiť obmedzenia tradičných gumových alebo plastových tesniacich hadíc z hľadiska odolnosti voči teplote, odolnosti voči tlaku a odolnosti voči korózii. V nasledujúcom texte sú rozpracované konkrétne riešenia z viacerých dimenzií.
Kompatibilita medzi hlavnými výhodami výkonu a požiadavkami na tesnenie
Hlavnými požiadavkami na tesniace hadice sú nulový únik, odolnosť voči médiám, prispôsobivosť zmenám prostredia (kolísanie teploty a tlaku) a určitý stupeň flexibilnej kompenzačnej schopnosti. Nižšie uvedené charakteristiky nehrdzavejúcej ocele môžu presne spĺňať tieto požiadavky:
Vynikajúca spoľahlivosť tesnenia: Prijatie integrálne tvarovanej konštrukcie vlnovca z nehrdzavejúcej ocele (ako sú triedy 304 a 316), v kombinácii s presne opracovanými spojovacími koncami (ako sú príruby a závitové rozhrania), môže dosiahnuť tesné tesnenie kov na kov. Alternatívne môže ďalej zvýšiť tesniaci účinok prispôsobením sa tesneniam odolným voči vysokej teplote/korózii (ako sú tesnenia PTFE). Dokáže účinne zabrániť úniku plynov a kvapalín (vrátane korozívnych médií a kvapalín s vysokou teplotou) s mierou úniku len 1×10⁻⁹ Pa·m³/s alebo menej.
Široký teplotný rozsah a odolnosť voči tlaku: Môže pracovať stabilne v rozsahu teplôt od -270 ℃ (ultra nízka teplota) do 600 ℃ (vysoká teplota), čo je oveľa viac ako pri gumových hadiciach (zvyčajne -40 ℃ až 120 ℃). Zároveň odolá vysokým pracovným tlakom (konvenčné špecifikácie môžu dosiahnuť 1,6-10MPa a špeciálne prispôsobené modely môžu dosiahnuť vyššie), vďaka čomu je vhodný pre utesnené spojenia vo vysokotlakových potrubných systémoch.
Odolnosť proti korózii a kompatibilita médií: Nerezová oceľ 304 odoláva erózii vody, pary a slabých kyselín a zásad, zatiaľ čo nehrdzavejúca oceľ 316 odoláva silne korozívnym médiám, ako je morská voda, chloridové soli a organické rozpúšťadlá. Tým sa zabráni zlyhaniu tesnenia spôsobenému starnutím materiálu alebo eróziou médiami, vďaka čomu je obzvlášť vhodný pre korozívne prostredie v priemyselných odvetviach, ako je chemické inžinierstvo a farmácia.
Flexibilná kompenzácia a odolnosť voči vibráciám: Prstencová vlnitá štruktúra vlnovca mu poskytuje dobré axiálne, laterálne a uhlové kompenzácie. Dokáže absorbovať posuny spôsobené tepelnou expanziou a kontrakciou potrubí, vibráciami zariadenia alebo nesprávnym usporiadaním inštalácie, čím sa znižuje namáhanie utesnených rozhraní a znižuje sa riziko úniku v dôsledku pevných spojení.
Konštrukčná stabilita a dlhá životnosť: Kovový materiál ľahko nestarne a má odolnosť proti únave. Dokáže zachovať štrukturálnu integritu pri dlhodobom striedavom namáhaní (ako sú vibrácie a kolísanie tlaku), so životnosťou viac ako 10 rokov, oveľa dlhšou ako gumové hadice (zvyčajne 1-3 roky).
Typické aplikačné scenáre
Ako tesniace hadice môžu vlnovce z nehrdzavejúcej ocele široko nahradiť tradičné tesniace hadice, aby sa vyriešili problémy s tesnením v rôznych scenároch:
Utesnené spojenia v priemyselných potrubiach
Používa sa na utesnené spojenia medzi zariadeniami, ako sú čerpadlá, ventily, tlakové nádoby a potrubia, zvlášť vhodné pre potrubné systémy prepravujúce vysokoteplotnú paru, horúci olej a korozívne kvapaliny, ako je utesnenie vstupných/výstupných potrubí chemických reaktorov a flexibilné utesnené spojenia parovodov v elektrárňach.
V potrubiach nízkoteplotných zariadení, ako je LNG a kvapalný dusík, môžu byť použité ako tesniace hadice, aby odolali ultra nízkym teplotám a zabránili úniku spôsobenému nízkoteplotným skrehnutím.
Utesňovanie presných prístrojov a meračov
V systémoch dráhy plynov a kvapalín analytických prístrojov (ako sú plynové chromatografy a hmotnostné spektrometre) sa môžu použiť ako tesniace hadice na zabezpečenie čistého prenosu a nulového úniku nosných plynov a vzoriek, čím sa zabezpečí presnosť analýzy.
Na pripojovacích koncoch meracieho zariadenia (ako sú prietokomery a tlakomery) flexibilné tesnenie znižuje vplyv vibrácií na presnosť merania a zabraňuje úniku média.
Ochrana tesnenia mechanického zariadenia
Na utesnenie potrubí v hydraulických a pneumatických systémoch, najmä na spoje pohyblivých častí zariadení (ako sú olejové valce a vzduchové valce), môže flexibilná kompenzácia vlnovca absorbovať pohybové posuny, čím sa zabezpečí utesnenie a zároveň sa zabráni opotrebovaniu potrubia.
Na utesnenie potrubí chladiacej vody a palivových potrubí energetických zariadení, ako sú motory a kompresory, môžu odolať vysokým teplotám a vibráciám počas prevádzky zariadenia, čím zabraňujú úniku oleja a vody, aby spôsobili poruchy.
Požiadavky na tesnenie v špeciálnych prostrediach
V námornom strojárstve sa používajú na utesnené spojenia lodných palubných potrubí a podvodných zariadení, ktoré odolávajú korózii morskou vodou a vibráciám trupu.
V jadrovom priemysle majú tesniace hadice na prenos rádioaktívneho média odolnosť voči žiareniu a vysoké tesniace vlastnosti na zaistenie bezpečnosti.
Kľúčové body výberu a špecifikácie inštalácie
1. Vedecký výber
Kaliber a dĺžka: Vyberte kalibre ako DN6-DN300 podľa požiadaviek na prietok média. Dĺžka by sa mala určiť na základe kompenzácie posunu potrubia s určitou flexibilnou rezervou (zvyčajne o 10% - 20% dlhšou ako je dĺžka pevného spojenia).
Tlak a teplota: Podľa pracovného tlaku systému (konštrukčný tlak by mal byť ≥ 1,5-násobok pracovného tlaku) a teplotného rozsahu vyberte nižšie zodpovedajúce úrovne tlaku a materiály (ako je nehrdzavejúca oceľ 310S je preferovaná pre vysokoteplotné pracovné podmienky).
Charakteristika média: Pre korozívne médiá vyberte materiály 304, 316 alebo Hastelloy podľa zloženia média (ako je koncentrácia chloridových iónov). V prípade potreby vykonajte náter vnútornej steny (ako je náter PTFE), aby ste zvýšili odolnosť proti korózii.
Spôsob pripojenia: Vyberte formy pripojenia, ako sú príruby (zvarenie na tupo, zváranie na tupo), závity (závity NPT, G) a rýchlospojky podľa typu rozhrania zariadenia, čím sa zabezpečí zhoda tesnenia s rozhraním (napríklad tesniaca plocha príruby by mala byť kompatibilná s materiálom tesnenia).
2. Špecifikácie inštalácie
Vyhnite sa nadmernému ohýbaniu a skrúteniu: Počas inštalácie nesmie byť polomer ohybu menší ako polomer ohybu špecifikovaný produktom (zvyčajne 3-6 násobok priemeru rúry). Krútenie vlnovca je prísne zakázané, aby sa zabránilo poškodeniu vlnitej konštrukcie, čo môže ovplyvniť tesnenie a životnosť.
Upevnenie a vedenie: Pri inštalácii na dlhé vzdialenosti by mali byť pevné podpery nastavené na oboch koncoch vlnovca a vodiace podpery by mali byť pridané do stredu, aby sa zabránilo posunutiu vlnovca spôsobenému vlastnou hmotnosťou potrubia alebo stredným nárazom, čím sa zabezpečí rovnomerné namáhanie utesneného rozhrania.
Tesniaca povrchová úprava: Pred pripojením očistite olejové škvrny a otrepy z povrchov prírub a závitových rozhraní. Pri prírubových spojoch utiahnite skrutky rovnomerne (doťahujte diagonálne krok za krokom). V prípade závitových spojov použite tesniaci prostriedok (napríklad PTFE pásku), aby ste zvýšili tesniaci výkon.
Skúška tesnosti: Po inštalácii je potrebné vykonať tlakovú skúšku (pneumatickú alebo hydraulickú). Skúšobný tlak je 1,25-násobok pracovného tlaku a tlak sa udržiava 30 minút bez poklesu tlaku alebo úniku, ktorý je potrebné kvalifikovať.
Výhody aplikácie
Znížené riziko úniku: V porovnaní s tradičnými gumovými tesniacimi hadicami je miera úniku nerezového vlnovca znížená o viac ako 90 %, čím sa znižujú bezpečnostné nehody spôsobené únikom média (ako sú požiare spôsobené únikom horľavých a výbušných médií a zranenia osôb spôsobené únikom korozívnych médií).
Znížené náklady na údržbu: Charakteristika dlhej životnosti predlžuje cyklus výmeny 3-5 krát. Odolnosť proti korózii a teplotná odolnosť zároveň znižuje frekvenciu údržby spôsobenú starnutím materiálu a náklady na komplexnú údržbu možno ušetriť o viac ako 50%.
Rozšírené aplikačné hranice: Môže pracovať stabilne v prostrediach (vysoká teplota, vysoký tlak, silná korózia), ktorým sa tradičné tesniace hadice nedokážu prispôsobiť a poskytujú spoľahlivé tesniace riešenia pre špeciálne pracovné podmienky.
Vylepšená stabilita systému: Schopnosť flexibilnej kompenzácie znižuje vplyv napätia potrubia na rozhrania zariadení, chráni presné zariadenia, ako sú čerpadlá a ventily, a predlžuje ich životnosť.
Zhrnutie
Ako tesniace hadice dosahujú vlnovce z nehrdzavejúcej ocele komplexné výhody „vysokého utesnenia, odolnosti, dlhej životnosti a jednoduchej inštalácie“ prostredníctvom základných výhod kovových materiálov a flexibilného dizajnu vlnitej konštrukcie. Sú ideálnou voľbou pre modernizáciu a výmenu tradičných hadíc v oblasti priemyselného tesnenia, najmä v scenároch s prísnymi požiadavkami na tesniaci výkon a prispôsobivosť voči životnému prostrediu, čím poskytujú solídnu záruku bezpečnej a stabilnej prevádzky systému.
V systémoch prepravy plynu bezpečnosť, tesniaci výkon a stabilita potrubí priamo súvisia s normálnou prevádzkou systému a bezpečnosťou personálu. Či už ide o priemyselné plyny (ako kyslík, dusík, vodík), palivové plyny (zemný plyn, skvapalnený ropný plyn) alebo špeciálne plyny (ako korozívne plyny, plyny vysokej čistoty), požiadavky na prepravné potrubia sú mimoriadne prísne. Nerezové vlnovce so svojimi jedinečnými materiálovými a štrukturálnymi výhodami dokážu efektívne vyriešiť problémy, ako sú úniky, korózia a vibrácie, ktorým čelia tradičné potrubia pri preprave plynu, čo z nich robí ideálnu voľbu pre plynové systémy. V nasledujúcom texte sú rozpracované konkrétne riešenia z viacerých dimenzií.
Presné zosúladenie hlavných výkonnostných výhod s požiadavkami plynového systému
Hlavnými požiadavkami plynových systémov na potrubia sú absolútne utesnenie, odolnosť proti korózii plynu, odolnosť voči vibráciám a nárazom, prispôsobivosť kolísaniu tlaku a kontrola čistoty. Nižšie uvedené charakteristiky nehrdzavejúcej ocele môžu dokonale spĺňať tieto požiadavky:
Extrémny tesniaci výkon: Pri použití integrálne tvarovaných materiálov 304, 316 a iných materiálov z nehrdzavejúcej ocele dosahujú vlnovce a spojovacie konce (ako sú závity, príruby) tesnú spoluprácu prostredníctvom presného obrábania, ktoré môže realizovať tvrdé tesnenie kov na kov alebo môže byť prispôsobené špeciálnym tesneniam (ako sú medené tesnenia, tesnenia PTFE), aby sa zabezpečil nulový únik plynu. Pri vysokotlakových plynových systémoch (s pracovným tlakom do 10 MPa alebo viac) je spoľahlivosť tesnenia vzdialená gumovým hadiciam alebo bežným kovovým potrubiam a rýchlosť úniku sa dá regulovať pod 1×10¹⁰ Pa·m³/s.
Vynikajúca odolnosť voči plynovej korózii: Nerezová oceľ 304 vydrží dlhodobú eróziu suchými plynmi (ako je kyslík, dusík) a nekorozívne palivové plyny; Nehrdzavejúca oceľ 316 vďaka svojmu obsahu molybdénu odoláva korózii palivovými plynmi obsahujúcimi síru, plynným chlórom, fluorovodíkom a inými korozívnymi plynmi, čím sa zabráni tvorbe dier alebo odlupovaniu nečistôt na vnútornej stene potrubia spôsobenému eróziou, čím sa zabezpečí čistota prenosu plynu.
Odolnosť proti vibráciám a kolísaniu tlaku: Prstencová vlnitá štruktúra vlnovca má dobrú elasticitu, ktorá dokáže absorbovať vibrácie a tlakové impulzy generované prevádzkou kompresora a otváraním / zatváraním ventilov v plynovom systéme, znižuje koncentráciu napätia na rozhraniach potrubí a znižuje riziko uvoľnenia spôsobeného pevnými spojeniami. Je vhodný najmä na spojovacie diely medzi plynovými kompresormi, zásobníkmi a potrubím.
Prispôsobivosť k čistote: Po elektrolytickom vyleštení vnútornej steny môže byť drsnosť povrchu Ra len 0,8 μm alebo menej, čo nie je ľahké absorbovať nečistoty alebo vlhkosť v plyne a žiadne častice nespadajú. Spĺňa požiadavky na prenos plynov s vysokou čistotou (ako je dusík s ultra vysokou čistotou používaný v elektronickom priemysle, špeciálne plyny používané pri výrobe polovodičov) a zabraňuje znečisteniu plynov, ktoré ovplyvňuje kvalitu výroby.
Široká prispôsobivosť teploty a tlaku: Môže pracovať stabilne v teplotnom rozsahu -200 ℃ až 450 ℃, prispôsobuje sa prenosu odparovania nízkoteplotných skvapalnených plynov (ako je kvapalný dusík, kvapalný kyslík) a vysokoteplotných plynových systémov; pracovný tlak pokrýva od vákua až po 30 MPa, čo môže spĺňať nielen potreby nízkotlakových plynovodov (pod 0,1 MPa), ale je možné ich použiť aj vo vysokotlakových priemyselných prenosových systémoch plynu.
Typické aplikačné scenáre
Nerezové vlnovce môžu špecificky vyriešiť problémy s prenosom v rôznych typoch plynových systémov:
Priemyselné systémy na prepravu plynu
Používa sa na potrubné spojenie inertných plynov, ako je kyslík, dusík a argón, najmä vo zváračských dielňach a oblastiach spracovania kovov. Odolnosť vlnovcov voči vibráciám môže znížiť riziko úniku v spojení medzi kyslíkovými fľašami a potrubím.
Vo vodíkových prenosových systémoch môže materiál z nehrdzavejúcej ocele 316 zabrániť vodíkovému krehnutiu a so špeciálnou tesniacou štruktúrou môže zabrániť nebezpečenstvu výbuchu spôsobenému únikom vodíka.
Na prenos korozívnych priemyselných plynov (ako je plynný chlór, oxid siričitý) sú vlnovce z nehrdzavejúcej ocele 316L vybrané tak, aby odolali korózii potrubia plynmi a zabezpečili dlhodobú bezpečnú prevádzku systému.
Systémy dodávky plynu
Pre vnútorné a vonkajšie potrubné prepojenie mestského zemného plynu a skvapalneného ropného plynu sa používajú vlnovce medzi plynomery, ventily a hlavné potrubia. Ich flexibilná kompenzácia môže znížiť úniky rozhrania spôsobené posunom potrubia v dôsledku usadzovania budovy alebo teplotných zmien.
V prípade plynových odbočiek v komerčných kuchyniach a priemyselných peciach sa teplotná odolnosť vlnovca môže prispôsobiť vysokoteplotnému prostrediu v blízkosti sporákov a ich účinnosť proti starnutiu zabraňuje praskaniu a úniku gumových hadíc v dôsledku dlhodobého používania.
Systémy špeciálneho plynu a vysokočistého plynu
Na prenos plynov vysokej čistoty (ako je amoniak s mimoriadne vysokou čistotou, silán) v polovodičovom a fotovoltaickom priemysle môžu vlnovce s elektrolyticky leštenými vnútornými stenami znížiť kontaktné znečistenie medzi plynmi a potrubiami, čím sa zabezpečí čistota plynu (dosahujúca 99,9999 % alebo viac);
V prípade laboratórnych plynovodov (ako sú nosné plyny pre plynové chromatografy, špeciálne plyny pre spektrálnu analýzu) nízka adsorpcia vlnovcov zaisťuje stabilitu zložiek plynu a zlepšuje presnosť experimentálnych údajov.
Pripojenie zariadení na skladovanie a spracovanie plynu
Pre spojenie medzi zásobníkmi plynu, fľašami a odparovačmi môžu redukčné ventily, vlnovce absorbovať vibrácie počas prevádzky zariadenia a chrániť tesniaci výkon ventilových rozhraní;
Na spojenie medzi výstupným potrubím kvapaliny zo zásobníkov na plyn s nízkou teplotou (ako je kvapalný dusík, kvapalný argón) a odparovačov sa vlnovec môže prispôsobiť teplotným zmenám z nízkej teploty na normálnu teplotu, čím sa zabráni vzniku trhlín v potrubiach v dôsledku tepelnej rozťažnosti a kontrakcie.
Kľúčové body výberu a špecifikácie inštalácie
1. Vedecký výber
Výber materiálu: Určte materiál podľa vlastností plynu - nehrdzavejúca oceľ 304 sa vyberá pre inertné plyny a palivové plyny; Nerezová oceľ 316/316L je vybraná pre korozívne plyny a palivové plyny v prostredí s morskou vodou; Nízkouhlíková nehrdzavejúca oceľ (napríklad 316L) s elektrolyticky leštenými vnútornými stenami je potrebná pre systémy s vysokou čistotou plynu.
Kaliber a tlakové hodnotenie: Vyberte kalibre DN6-DN200 podľa prietoku plynu. Pracovný tlak sa musí zhodovať s konštrukčným tlakom systému (napríklad pre plynové systémy sa zvyčajne vyberá hodnota 1,6 MPa a pre priemyselné vysokotlakové plyny sa vyberá hodnota 6,4 MPa alebo vyššia).
Spôsob pripojenia: Závitové pripojenie (s tmelom špecifickým pre plyn) sa bežne používa v plynových systémoch; prírubové spojenie (s O-krúžkom) sa väčšinou používa v priemyselných plynových systémoch; Spoje čelného tesnenia VCR sú vybrané pre systémy s vysokou čistotou plynu, aby sa zabezpečil nulový únik a čistota.
Dĺžka a výška kompenzácie: Stanovte dĺžku podľa požiadaviek na posun potrubia a rezervujte si axiálny alebo bočný kompenzačný príspevok (zvyčajne výška kompenzácie nepresahuje 10 % efektívnej dĺžky vlnovca), aby ste zabránili ovplyvneniu tesnenia v dôsledku nadmerného naťahovania alebo stláčania.
2. Špecifikácie inštalácie
Protipožiarna úprava a čistenie: Pred inštaláciou plynového systému sa uistite, že v potrubí nie sú žiadne nečistoty, aby počas inštalácie nevznikali iskry; pred inštaláciou systému vysokočistého plynu vyčistite vnútornú stenu vlnovca absolútnym etanolom, aby ste odstránili olejové škvrny a čiastočky.
Ohýbanie a upevňovanie: Počas inštalácie by polomer ohybu nemal byť menší ako hodnota špecifikovaná produktom (zvyčajne 5-8-násobok priemeru rúry) a násilné krútenie je zakázané; pevné konzoly sa nastavujú každých 1,5-2 metre v rovnej časti a na oboch koncoch ohýbacej časti sa pridávajú vodiace konzoly, aby sa zabránilo deformácii spôsobenej vlastnou hmotnosťou potrubia.
Ochrana tesniaceho povrchu: Pred pripojením skontrolujte rovinnosť plôch prírub a závitových rozhraní a odstráňte otrepy a škrabance; aplikujte tesniaci prostriedok špecifický pre plyn zodpovedajúci plynu počas závitového pripojenia (napríklad tesniacu pásku PTFE pre plyn) a vyberte tesnenia kompatibilné s plynom pre prírubové pripojenie (napríklad gumové tesnenia odolné voči olejom pre plyn, tesnenia PTFE pre korozívne plyny).
Detekcia netesnosti: Po inštalácii sa musí vykonať skúška tesnosti – na rozhrania na detekciu bublín v plynových systémoch sa aplikuje mydlová voda; héliové hmotnostné spektrometre sa používajú v priemyselných plynových systémoch a systémoch s vysokou čistotou plynu, aby sa zabezpečilo, že miera úniku spĺňa systémové požiadavky (ako napríklad miera úniku systémov vysoko čistých plynov ≤1×10⁻¹¹ Pa·m³/s).
Výhody aplikácie
Zlepšenie bezpečnosti systému: V porovnaní s tradičnými pozinkovanými oceľovými rúrami alebo gumenými hadicami je riziko úniku nerezového vlnovca znížené o viac ako 95 %, najmä v plynových systémoch s horľavými a výbušnými plynmi, ako je palivový plyn a vodík, čo môže výrazne znížiť potenciálne bezpečnostné nehody.
Predĺžená životnosť: Materiály z nehrdzavejúcej ocele sú odolné proti starnutiu a korózii, so životnosťou viac ako 20 rokov, ďaleko presahujúcou životnosť gumových hadíc (1-3 roky) a bežných oceľových rúr (8-10 rokov), čím sa znižuje frekvencia výmeny a náklady na údržbu.
Zabezpečte čistotu a kvalitu plynu: V systémoch s vysokou čistotou plynu sa môže vyhnúť zošrotovaniu produktu spôsobenému znečistením potrubia (ako sú defekty v polovodičových čipoch spôsobené nečistými plynmi) a znížiť výrobné straty.
Prispôsobte sa zložitým pracovným podmienkam: Schopnosť flexibilnej kompenzácie rieši vplyv sadnutia budovy, vibrácií zariadení a teplotných zmien na potrubia, znižuje údržbu odstávok spôsobenú poškodením potrubia a zlepšuje stabilitu prevádzky systému.
Zhrnutie
Prostredníctvom prispôsobenia materiálu, štrukturálnej optimalizácie a presného obrábania dosahujú vlnovce z nehrdzavejúcej ocele komplexný výkon „bezpečného tesnenia, odolnosti proti korózii a trvanlivosti a čistého prenosu“ v plynových systémoch. Či už ide o konvenčné priemyselné plyny, civilné palivové plyny alebo špeciálne plynové systémy s vysokým dopytom, môžu poskytnúť spoľahlivé prenosové riešenia, ktoré poskytujú solídnu záruku bezpečnej a stabilnej prevádzky plynárenských systémov.
Vykurovacie systémy (vrátane občianskeho vykurovania, priemyselného vykurovania, vykurovania novou energiou atď.) majú základné požiadavky na potrubia, ako je odolnosť voči vysokej teplote, odolnosť voči tepelnej únave, spoľahlivé utesnenie, prispôsobivosť tepelnej rozťažnosti a kontrakcii a kompatibilita médií. Tradičné kovové rúry (ako sú pozinkované oceľové rúry) sú náchylné na praskanie v dôsledku tepelného namáhania, zatiaľ čo plastové rúry sú obmedzené hornou hranicou teploty. Nerezové vlnovce však svojim unikátnym materiálovým a konštrukčným prevedením dokážu tieto problémy efektívne vyriešiť a stať sa ideálnym potrubným riešením pre vykurovacie systémy. V nasledujúcom texte sú rozpracované konkrétne aplikačné riešenia z viacerých dimenzií.
Hĺbkové prispôsobenie výhod základného výkonu požiadavkám vykurovacieho systému
Prevádzkové prostredie vykurovacích systémov je charakterizované veľkými teplotnými výkyvmi (-10 ℃ až 300 ℃), rôznymi médiami (horúca voda, para, teplovodivý olej atď.) a existenciou tepelného namáhania a vibrácií. Výkon vlnovca z nehrdzavejúcej ocele môže presne spĺňať tieto požiadavky:
Vynikajúca odolnosť voči vysokej teplote a tepelná stabilita: Nerezová oceľ 304 odolá strednoteplotnému prostrediu pod 200 ℃ (ako je civilné vykurovanie teplou vodou), nehrdzavejúca oceľ 316 sa dokáže prispôsobiť vysokoteplotným scenárom 200 – 400 ℃ (ako sú priemyselné parovody) a špeciálne druhy vykurovania (ako napr. 310S) dokážu stabilne fungovať aj pri teplotách vyšších ako 310S 600 ℃. Materiál nestarne ani nedochádza k útlmu pevnosti vplyvom dlhodobo vysokých teplôt.
Tepelná odolnosť proti únave a schopnosť kompenzovať rozťažnosť: Prstencová vlnitá štruktúra vlnovca mu dodáva dobrú axiálnu rozťažnosť. Počas cyklu spúšťania vykurovacieho systému (zvýšenie teploty) a odstavovania (pokles teploty) môže absorbovať zmenu dĺžky potrubia spôsobenú tepelnou rozťažnosťou a kontrakciou (množstvo kompenzácie môže dosiahnuť 5% - 10% vlastnej dĺžky), čím sa zníži uvoľnenie rozhrania alebo praskanie potrubia spôsobené tuhými spojmi. Je vhodný najmä na pripojenie kotlov, výmenníkov tepla a iných zariadení s hlavným potrubím.
Stredná kompatibilita a odolnosť proti korózii: Má toleranciu voči bežným vykurovacím médiám, ako je horúca voda, para a teplovodivý olej. Nerezová oceľ 304 odoláva usadzovaniu vápnika a horčíka vo vode a kyslíkovej korózii. Nerezová oceľ 316 odolá erózii parou obsahujúcou síru a slabo kyslým teplovodivým médiám, čím sa zabráni úniku média spôsobenému koróziou a perforáciou vnútornej steny potrubia.
Spoľahlivosť tesnenia a tlaková únosnosť: Prostredníctvom presne opracovaných prírubových, závitových a iných spojovacích štruktúr v kombinácii s vysokoteplotnými tesniacimi tesneniami (ako sú grafitové tesnenia, pokovované tesnenia) je možné dosiahnuť tesnenie s nulovým únikom pri dlhodobo vysokých teplotách. Pracovný tlak môže dosiahnuť 1,6-10MPa, čo spĺňa tlakové požiadavky nízkotlakového civilného vykurovania (pod 0,6MPa) a vysokotlakových priemyselných parných systémov (nad 4,0MPa).
Účinnosť vedenia tepla a úspora energie: Tepelná vodivosť nehrdzavejúcej ocele (asi 16-21 W/(m·K)) je vyššia ako u plastových rúrok a prstencová štruktúra vlnovca môže zväčšiť kontaktnú plochu medzi médiom a potrubím, čím sa urýchli prenos tepla. Zároveň môže byť vonkajšia stena potrubia pohodlne vybavená izolačnou vrstvou na zníženie tepelných strát a zlepšenie energeticky úsporného výkonu systému.
Typické aplikačné scenáre
Nerezové vlnovce môžu špecificky vyriešiť aplikačné bolestivé miesta tradičných potrubí v rôznych typoch vykurovacích systémov:
Systémy civilného vykurovania a teplej vody
Pripojenie odbočných potrubí medzi radiátormi a hlavnými potrubiami: Pomocou pružnosti vlnovcov môžu ľahko obísť prekážky, ako sú steny a nábytok, znížiť použitie kolien a znížiť odpor prietoku vody; zároveň absorbujú expanziu a kontrakciu potrubia počas vykurovacích a nevykurovacích období, aby sa zabránilo úniku rozhrania.

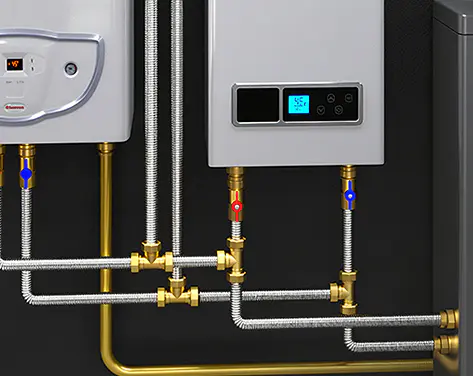

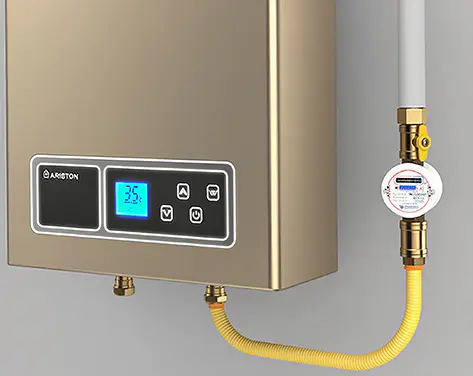

Spojenie medzi nástennými kotlami a teplovodným potrubím: Vydržia teplotu teplej vody 80-95 °C počas prevádzky nástenných kotlov, odolávajú tepelnej únave spôsobenej častým spúšťaním a vypínaním a sú odolnejšie ako gumené hadice (ľahko starnúce) a medené rúrky (silná tuhosť), so životnosťou viac ako 15 rokov.

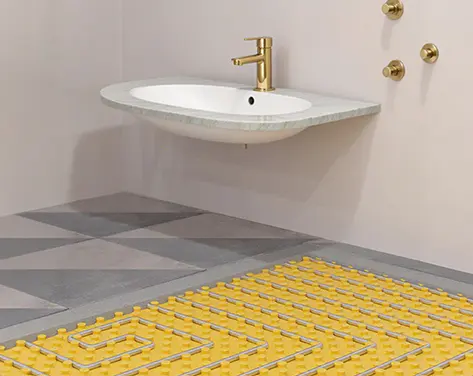

Pripojenie rozdeľovačov v nízkoteplotnom podlahovom vykurovaní (vodné podlahové vykurovanie): Vlnovce malého kalibru (DN15-DN25) sa dokážu prispôsobiť viacvetvovému usporiadaniu rúrok podlahového vykurovania, znížiť odpor prúdenia vody a zlepšiť rovnomernosť odvodu tepla.
Priemyselné vykurovacie systémy
Spojenie medzi kotlami a parovodom: Na výstupe z kotlov na uhlie/plyn môže vlnovec absorbovať silnú tepelnú rozťažnosť počas spúšťania kotla, chrániť ventily a rozhrania potrubí a zabrániť úniku pary (teplota pary je zvyčajne 150-300 ℃, tlak 1,0-4,0 MPa).
Teplovodivé olejové vykurovacie systémy: Používajú sa na prepojenie teplovodných olejových pecí s reaktormi, sušičkami a inými zariadeniami. Nerezová oceľ 316 vydrží dlhodobú eróziu teplovodivého oleja (teplota 200-300 ℃) a jej odolnosť voči vibráciám (vytvorená prevádzkou čerpadla) zabraňuje uvoľneniu spojov potrubí.
Potrubné pripojenie elektrického vykurovacieho zariadenia: Ako sú vstupné a výstupné potrubia elektrických vykurovacích reaktorov, vlnovce sa dokážu prispôsobiť miestnej vysokej teplote elektrických vykurovacích telies a nevzniká problém s emisiami zápachu z plastových rúr.
Nové energetické vykurovacie systémy
Cirkulačné potrubia solárnych termálnych zberných systémov: Spojením solárnych kolektorov a zásobníkov teplej vody, nehrdzavejúca oceľ 304 odoláva vysokým teplotám (70-100 ℃) pri priamom slnečnom svetle a korózii dažďom a flexibilná štruktúra sa prispôsobuje miernemu posunutiu kolektorov v dôsledku montážnych uhlov.
Potrubie na cirkuláciu vody vzduchových tepelných čerpadiel: V rozsahu kolísania teplôt od -10 ℃ do 55 ℃ môžu vlnovce kompenzovať expanziu a kontrakciu potrubí spôsobenú zmenami teploty prostredia, čím sa zabráni nízkoteplotnému skrehnutiu alebo vysokoteplotnej deformácii plastových rúrok.
Špeciálne scenáre vykurovania
Potrubie na dezinfekciu pary v potravinárskom priemysle: Vnútorná stena vlnovca z nehrdzavejúcej ocele je hladká a ľahko sa čistí, spĺňa normy hygieny potravín (ako je certifikácia 3A), odoláva vysokoteplotnej parnej dezinfekcii 121 ℃ a bez rizika znečistenia hrdzou.
Potrubné pripojenie laboratórnych vykurovacích zariadení (ako sú olejové kúpele, nádrže s konštantnou teplotou): Malokalibrové vlnovce (DN6-DN15) sa dokážu presne prispôsobiť presným zariadeniam a ich odolnosť voči vibráciám zaisťuje stabilný prenos média počas experimentov.
Kľúčové body výberu a špecifikácie inštalácie
1. Vedecký výber
Zhoda materiálu: Nerezová oceľ 304 je vybraná pre systémy so strednou teplotou (≤200℃); Nerezová oceľ 316 je vybraná pre vysokoteplotné systémy (200-400 ℃) alebo korozívne médiá (ako je para obsahujúca síru); Nerezová oceľ 310S je vybraná pre systémy s ultravysokou teplotou (>400 ℃).
Kaliber a tlakové hodnotenie: Kalibre DN10-DN300 vyberajte podľa prietoku vykurovacieho média (DN15-DN50 sa bežne používa na civilné účely, DN50-DN200 na priemyselné účely); pracovný tlak musí byť ≥1,25-násobok projektovaného tlaku systému (napríklad, ak je projektovaný tlak parného systému 1,6MPa, vyberte vlnovec s menovitým výkonom ≥2,0MPa).
Spôsob pripojenia: Závitové spojenie (s páskou zo surovín odolnej voči vysokej teplote) sa bežne používa v civilných systémoch; prírubové spojenie (s kovovými vinutými tesneniami) sa väčšinou používa v priemyselných systémoch; Spoje objímok je možné zvoliť pre presné pripojenie zariadenia (na zabezpečenie čistiteľnosti bez slepých rohov).
Veľkosť kompenzácie rozťažnosti: Vypočítajte veľkosť tepelnej rozťažnosti podľa dĺžky potrubia a teplotného rozdielu (vzorec: ΔL=α×L×ΔT, kde α je koeficient lineárnej rozťažnosti nehrdzavejúcej ocele), pričom sa uistite, že veľkosť kompenzácie vlnovca je ≥ vypočítaná hodnota, aby sa predišlo nadmernému naťahovaniu alebo stláčaniu.
2. Špecifikácie inštalácie
Predúprava a čistenie: Pred inštaláciou odstráňte oxidové usadeniny a olejové škvrny v potrubí. Vysokoteplotné systémy je potrebné odmastiť (napríklad čistenie trichlóretylénom); pri spojení s potravinárskym a farmaceutickým zariadením je potrebné zvoliť vlnovec s elektrolyticky leštenými vnútornými stenami, aby sa zabránilo rastu mikróbov.
Ohýbanie a upevnenie: Polomer ohybu je ≥ polomer špecifikovaný produktom (zvyčajne 6-10-násobok priemeru rúry). Počas ohýbania za studena je zakázané vyvíjať nadmernú silu, aby sa spôsobila deformácia zvlnenia; posuvné podpery sú nastavené každé 2-3 metre v priamej časti (umožňujúce axiálnu expanziu) a pevné podpery sú nastavené na oboch koncoch kompenzačnej časti, aby sa obmedzil bočný posun.
Tesnenie a izolácia: Pri použití prírubového spojenia utiahnite skrutky rovnomerne (krok za krokom diagonálne), aby ste predišli zlyhaniu tesnenia spôsobenému excentrickým zaťažením; vysokoteplotné potrubia musia byť obalené izolačnými vrstvami (ako je minerálna vlna, kremičitan hlinitý) mimo vlnovca, ale musí byť vyhradený dilatačný priestor, aby sa zabránilo tomu, že izolačná vrstva bude brániť kompenzácii vlnovca.
Skúšobná prevádzka a testovanie: Po inštalácii vykonajte tlakovú skúšku vody (skúšobný tlak je 1,5-násobok pracovného tlaku a tlak sa udržiava 30 minút bez úniku); vysokoteplotné systémy musia vykonávať horúce uvedenie do prevádzky, aby sa monitorovalo, či sa vlnovec hladko rozťahuje a zmršťuje a či nedochádza k úniku na rozhraní.
Výhody aplikácie
Predĺženie životnosti systému: Odolnosť vlnovca z nehrdzavejúcej ocele proti tepelnej únave môže predĺžiť bezporuchový prevádzkový cyklus vykurovacieho systému na viac ako 10 rokov, čo ďaleko prevyšuje cyklus galvanizovaných oceľových rúr (5-8 rokov) a plastových rúr (3-5 rokov), čím sa znižujú náklady na výmenu.
Znížte náklady na údržbu: Odolnosť proti korózii a odolnosť voči vysokým teplotám znižuje údržbu pri odstávke spôsobenú koróziou a prasknutím potrubia a ročné náklady na údržbu možno znížiť o 40 % – 60 %; najmä v priemyselných vykurovacích systémoch je možné predísť stratám vo výrobe spôsobeným únikom média.
Zlepšenie prevádzkovej bezpečnosti: Tesnenie s nulovým únikom a konštrukcia proti tepelnému namáhaniu znižuje riziko obarenia a požiarov spôsobených únikom vysokoteplotných médií (ako je para a teplovodivý olej) a môže znížiť straty na majetku spôsobené únikom vody v domácnostiach pri civilnom vykurovaní.
Zlepšenie prispôsobivosti systému: Vďaka flexibilnej kompenzačnej schopnosti nie je inštalácia potrubia obmedzená stavebnými konštrukciami (ako sú steny a podlahy), obzvlášť vhodná na transformáciu vykurovacích systémov v starých budovách, čím sa znižuje výkop stien a poškodenie konštrukcie.
Zhrnutie
Vďaka dvojitým výhodám materiálu a konštrukcie dosahujú vlnovce z nehrdzavejúcej ocele komplexný výkon „odolnosti voči vysokej teplote, proti rozpínaniu, stabilnému tesneniu a dlhej životnosti“ vo vykurovacích systémoch. Či už ide o požiadavky na komfort občianskeho vykurovania alebo drsné pracovné podmienky priemyselného vykurovania, môžu poskytnúť spoľahlivé potrubné riešenia a položiť pevný základ pre efektívnu a bezpečnú prevádzku vykurovacích systémov.

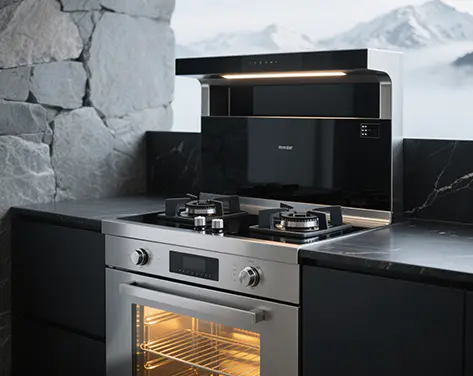

Kachle (vrátane domácich plynových sporákov, komerčných kuchynských sporákov, priemyselných pecí a pod.) majú prísne požiadavky na pripojenie potrubí, ako je bezpečnosť a tesnosť, odolnosť voči vysokej teplote, odolnosť voči korózii voči plynu a jeho nečistotám, flexibilita inštalácie a dlhodobá spoľahlivosť. Tradičné gumené hadice sú náchylné na starnutie, praskanie a uhryznutie potkanmi, zatiaľ čo pevné kovové rúrky nemajú flexibilitu, čo sťažuje inštaláciu. Nerezové vlnovce so svojimi jedinečnými materiálovými vlastnosťami a konštrukčným prevedením dokážu efektívne riešiť tieto bolestivé miesta a stať sa ideálnou voľbou pre pripojovacie potrubia kachlí. V nasledujúcom texte sú rozpracované konkrétne aplikačné riešenia z viacerých dimenzií.
Hlavné výhody výkonu a presné zladenie s požiadavkami na sporák
Prevádzkové prostredie kachlí sa vyznačuje vysokou okolitou teplotou (až 150 ℃ v blízkosti horáka), častým zapaľovaním a plameňom, kontaktom s plynom (zemný plyn, skvapalnený ropný plyn) a kondenzovanou vodou a potrebou bezpečného a flexibilného pripojenia. Výkon vlnovca z nehrdzavejúcej ocele môže presne spĺňať tieto požiadavky:
Vynikajúca bezpečnosť a nepriepustnosť: Vyrobený z vysoko kvalitnej nehrdzavejúcej ocele 304, vlnovec má jednodielnu štruktúru bez spojov v strede, čím sa znižuje riziko úniku. Spojovacie konce (závitové alebo rýchlospojovacie) sú precízne opracované a vybavené špeciálnymi tesniacimi krúžkami (ako je nitrilový kaučuk alebo EPDM), ktoré sú kompatibilné s plynom a zaisťujú spoľahlivé utesnenie aj pri dlhodobom používaní a zmenách teploty.
Odolnosť voči vysokej teplote a požiarna odolnosť: Odoláva vysokým teplotám až do 300 ℃, čo je oveľa viac ako teplota okolia v blízkosti horáka kachlí. Aj keď sa náhodne dostane do kontaktu s otvoreným ohňom, neroztopí sa ani nezhorí, čím sa zabráni požiarnym nehodám spôsobeným horením hadice, čo je oveľa bezpečnejšie ako gumené hadice.
Odolnosť proti korózii a plynová kompatibilita: Je odolný voči korózii plynových zložiek (ako sú sulfidy v zemnom plyne) a kondenzovanej vode vznikajúcej počas spaľovania plynu, čím sa predchádza hrdzi a perforácii. Je kompatibilný s rôznymi plynmi, vrátane zemného plynu, skvapalneného ropného plynu a umelého plynu, bez degradácie materiálu alebo reakcie.
Flexibilita a prispôsobivosť inštalácie: Vlnovec sa dá ľubovoľne ohýbať (minimálny polomer ohybu je 3-5 násobok priemeru rúry), čím sa prispôsobí zložitému priestorovému usporiadaniu kuchýň. Môže ľahko pripojiť zdroj plynu (plynomer, plynová fľaša) ku sporáku, čím sa zníži potreba kolien a adaptérov a zjednoduší sa proces inštalácie.
Proti starnutiu a dlhá životnosť: Na rozdiel od gumových hadíc, ktoré sú náchylné na starnutie, stvrdnutie a praskanie v dôsledku teploty, ultrafialového žiarenia a olejových výparov, vlnovec z nehrdzavejúcej ocele má vlastnosti proti starnutiu. Jeho životnosť môže dosiahnuť 10-15 rokov, ďaleko presahuje 18-mesačnú až 2-ročnú životnosť gumových hadíc, čím sa znižuje frekvencia výmeny.
Typické aplikačné scenáre
Nerezový vlnovec môže byť aplikovaný na rôzne typy kachlí na vyriešenie problémov s pripojením:
Plynové sporáky pre domácnosť

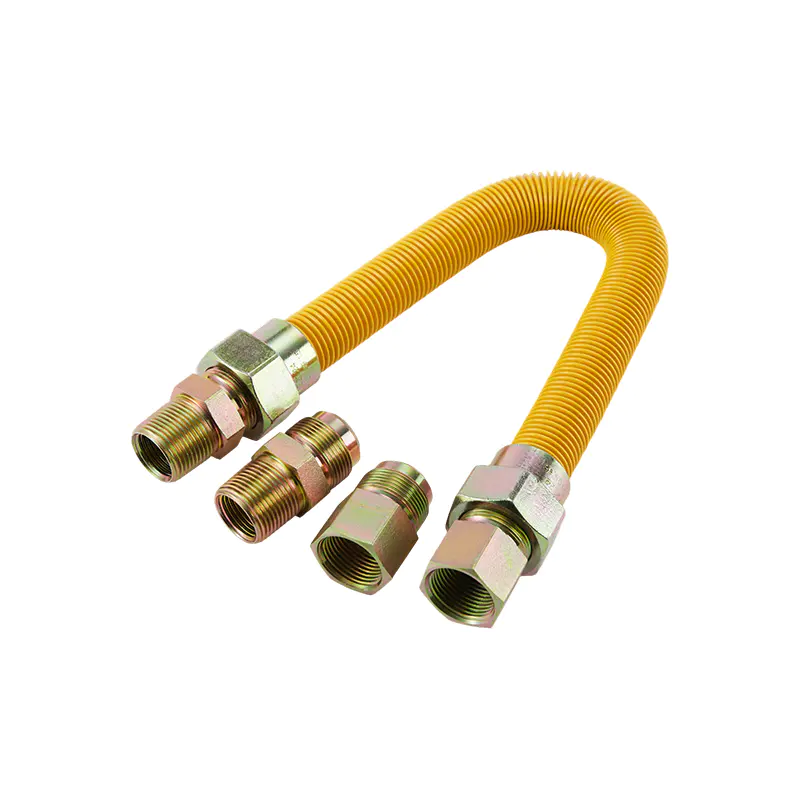

Prepojenie medzi plynomerom a sporákom: V domácich kuchyniach sa používa na pripojenie plynomeru alebo plynového ventilu ku sporáku. Jeho flexibilita umožňuje, aby bol vedený cez skrinky a okolo prekážok, čím sa predchádza bezpečnostným rizikám spôsobeným stlačením alebo zalomením gumových hadíc.
Pripojenie vstavaného sporáka: Pri vstavaných sporákoch inštalovaných v skriniach je možné vlnovec ohnúť do vhodného tvaru, aby sa zmestil do úzkeho priestoru, čím sa zabezpečí dobré vetranie a zabráni sa hromadeniu plynu.
Komerčné kuchynské sporáky
Veľkokapacitné sporáky v reštauráciách a jedálňach: Používajú sa na pripojenie komerčných sporákov (ako sú wok sporáky, parné sporáky) k plynovodu. Dokáže odolať vysokoteplotnému prostrediu komerčných kuchýň a vibráciám sporákov počas používania, čím zabezpečuje stabilný prívod plynu.
Plynové fritézy a rúry: Vďaka vysokej teplotnej odolnosti vlnovca je vhodný na pripojenie plynových fritézy a pecí, ktoré počas prevádzky generujú vysoké teplo, čím sa zabráni poškodeniu potrubia spôsobenému vysokou teplotou.
Priemyselné pece
Priemyselné vykurovacie pece a žíhacie pece: Používajú sa pre plynové potrubia priemyselných pecí. Dokáže sa prispôsobiť vysokej teplote v okolí pece a kolísaniu tlaku priemyselného plynu, čím zaisťuje bezpečný a nepretržitý prívod plynu.
Kľúčové body výberu a špecifikácie inštalácie
1. Vedecký výber
Materiál a kaliber: Nerezová oceľ 304 je dostatočná pre domáce a bežné komerčné sporáky; pre priemyselné prostredie s náročnejšími podmienkami je možné zvoliť nehrdzavejúcu oceľ 316 pre lepšiu odolnosť proti korózii. Kaliber sa vyberá podľa spotreby plynu sporáka, zvyčajne DN10 (3/8 palca) pre domáce sporáky a DN15 (1/2 palca) alebo väčší pre komerčné sporáky.
Hodnotenie dĺžky a tlaku: Dĺžka by mala byť primeraná, vo všeobecnosti nepresahujúca 2 metre na použitie v domácnosti, aby sa predišlo nadmernému odporu potrubia. Menovitý tlak by mal byť ≥ 1,6 MPa, aby sa splnili požiadavky na tlak prívodu plynu (zvyčajne 2-3 kPa pre domácnosť, do 5 kPa pre komerčné účely).
Typ pripojenia: Domáce kachle bežne používajú závitové pripojenia s maticami špecifickými pre plyn; komerčné kachle môžu používať prírubové spoje alebo rýchlospojky pre pohodlnú demontáž a údržbu.
2. Špecifikácie inštalácie
Zabráňte nadmernému ohýbaniu a skrúteniu: Počas inštalácie by polomer ohybu nemal byť menší ako špecifikovaná hodnota, aby sa predišlo poškodeniu konštrukcie vlnovca a ovplyvnilo by sa jeho životnosť a bezpečnosť. Neprekrúcajte potrubie, aby ste predišli uvoľneniu tesnenia.
Pevné upevnenie: Mech by mal byť pripevnený špeciálnymi sponami v intervaloch (každých 50-80 cm), aby sa predišlo otrasom a treniu o iné predmety, ktoré môžu spôsobiť opotrebovanie. Počas inštalácie neťahajte za potrubie násilím.
Potrubie by malo byť vo vzdialenosti najmenej 30 cm od horáka kachlí a iných komponentov s vysokou teplotou. Ak je to nevyhnutné, mali by sa prijať opatrenia na tepelnú izoláciu (ako sú tepelné izolačné manžety).
Detekcia netesnosti: Po inštalácii je potrebné vykonať skúšku tesnosti. Naneste mydlovú vodu na spojovacie časti; ak sa nevytvoria žiadne bubliny, znamená to, že nedochádza k úniku. Na detekciu úniku nepoužívajte otvorený plameň, aby ste predišli nebezpečenstvu.
Pravidelná kontrola a výmena: Pravidelne kontrolujte vlnovec, či nevykazuje známky poškodenia, korózie alebo uvoľnených spojov. Mal by byť vymenený včas, keď dosiahne životnosť alebo je poškodený, a musí byť vymenený odborným personálom.
Výhody aplikácie
Zlepšenie bezpečnosti: Použitie vlnovca z nehrdzavejúcej ocele znižuje riziko úniku plynu spôsobeného starnutím, uhryznutím potkanmi a vysokou teplotou gumových hadíc, čím účinne predchádza výbuchom plynu a požiarnym nehodám a zaisťuje bezpečnosť života a majetku.
Zníženie nákladov na údržbu: Jeho dlhá životnosť znižuje frekvenciu výmeny v porovnaní s gumovými hadicami, čím šetrí náklady a problémy s častou výmenou. Jeho odolnosť proti korózii zároveň znižuje údržbu spôsobenú poškodením potrubia.
Zjednodušte inštaláciu: Flexibilita vlnovca uľahčuje inštaláciu potrubí kachlí, prispôsobuje sa rôznym usporiadaniam kuchyne, znižuje náročnosť konštrukcie a zlepšuje efektivitu inštalácie.
Spĺňa bezpečnostné normy: Spĺňa požiadavky národných bezpečnostných noriem pre plynové spotrebiče (napríklad GB 29993-2013 „Vlnité hadice z nehrdzavejúcej ocele na plyn“) a môže prejsť kontrolou príslušných oddelení, čím sa zabezpečí súlad s predpismi.
Zhrnutie
Nerezový vlnovec svojou bezpečnosťou, vysokou teplotnou odolnosťou, odolnosťou proti korózii, flexibilitou a dlhou životnosťou poskytuje spoľahlivé riešenie pripojenia pre rôzne kachle. Efektívne rieši bezpečnostné riziká a ťažkosti s inštaláciou tradičných spojovacích potrubí a je ideálnou voľbou na zlepšenie bezpečnosti a spoľahlivosti systémov dodávky plynu pre kachle.

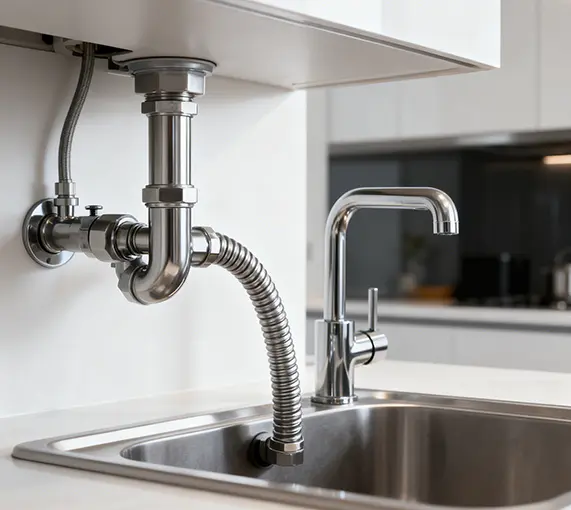

Sanitárne systémy (vrátane lekárskej hygieny, spracovania potravín a nápojov, farmaceutickej výroby a verejných sanitárnych zariadení) majú mimoriadne prísne požiadavky na potrubia, ako je vysoká čistota, odolnosť proti korózii, ľahké čistenie, netoxicita a dodržiavanie hygienických noriem. Tradičné potrubia (ako sú plastové rúrky alebo obyčajné kovové rúrky) majú často problémy, ako je ľahká kontaminácia, náročné čistenie alebo korózia v drsnom prostredí. Nerezové vlnovce svojimi materiálovými vlastnosťami a konštrukčným prevedením dokážu dokonale vyhovieť špeciálnym potrebám sanitárnych systémov a stať sa spoľahlivým potrubným riešením. V nasledujúcom texte sú rozpracované konkrétne aplikačné riešenia z viacerých dimenzií.
Presné zosúladenie základných výkonnostných výhod s požiadavkami na sanitárny systém
Sanitárne systémy fungujú v prostrediach charakterizovaných častým čistením (CIP/SIP), kontaktom s rôznymi čistiacimi prostriedkami (kyseliny, zásady), vysokoteplotnou dezinfekciou a prísnou prevenciou rastu mikróbov. Výkon vlnovca z nehrdzavejúcej ocele môže presne spĺňať tieto požiadavky:
Vynikajúca odolnosť proti korózii: Vyrobené z nehrdzavejúcej ocele 304 alebo 316L, odoláva korózii rôznymi čistiacimi prostriedkami (ako je kyselina peroctová, hydroxid sodný) a dezinfekčnými prostriedkami používanými v sanitárnych systémoch. Nerezová oceľ 316L s vyšším obsahom molybdénu má silnejšiu odolnosť proti korózii chloridovými iónmi, vďaka čomu je vhodná do prostredí s vysokým obsahom soli (ako je spracovanie morských plodov) alebo časté používanie dezinfekčných prostriedkov s obsahom chlóru.
Vysoká čistota a netoxicita: Vnútorná stena vlnovca je po elektrolytickom leštení hladká (Ra ≤ 0,8 μm), bez mŕtvych rohov alebo pórov, ktoré môžu brániť priľnutiu a rozmnožovaniu mikroorganizmov (baktérie, plesne atď.). Neuvoľňuje škodlivé látky a je v súlade s medzinárodnými hygienickými normami, ako sú FDA, 3A a USP trieda VI, čím zaisťuje, že médium (voda, potraviny, lieky) nie je kontaminované.
Teplotná odolnosť a adaptabilita na dezinfekciu: Vydrží vysokoteplotné dezinfekčné procesy (ako je sterilizácia nasýtenou parou 121 ℃ počas 30 minút) a prostredie s nízkou teplotou (až do -40 ℃), prispôsobuje sa častým zmenám teploty v sanitárnych systémoch počas čistenia a prevádzky. Nedeformuje sa ani nestarne v dôsledku kolísania teploty.
Hladká vnútorná stena a nízke riziko znečistenia: Ultra hladký vnútorný povrch znižuje zadržiavanie zvyškov médií, čo uľahčuje čistenie počas procesov CIP (Clean-in-Place). V porovnaní s rúrami s drsným povrchom môže znížiť frekvenciu čistenia a používanie čistiacich prostriedkov, čím šetrí náklady a znižuje dopad na životné prostredie.
Mechanická pevnosť a dlhá životnosť: Má vysokú pevnosť v ťahu (≥520MPa) a odolnosť proti nárazu, vydrží kolísanie tlaku v sanitárnych potrubiach (zvyčajne 0,1-1,0MPa) a nie je ľahké ho poškodiť počas inštalácie alebo používania. Jeho životnosť môže dosiahnuť viac ako 10 rokov, ďaleko presahuje životnosť plastových rúr (3-5 rokov), čím sa znižuje frekvencia výmeny a údržby.
Typické aplikačné scenáre
Nerezové vlnovce môžu vyriešiť aplikačné bolestivé miesta tradičných potrubí v rôznych typoch sanitárnych systémov:
Lekárske a zdravotnícke sanitárne systémy
Lekárske vodovodné potrubia: Používajú sa na prepravu čistenej vody, sterilnej vody a dialyzačnej vody v nemocniciach. Hladká vnútorná stena a odolnosť vlnovca proti korózii zabraňujú sekundárnemu znečisteniu kvality vody a zaisťujú bezpečnosť používania medicínskej vody.
Pripojenia dezinfekčného potrubia: Pripojenie autoklávov, sterilizátorov a iných zariadení vydrží vysokoteplotnú a vysokotlakovú parnú dezinfekciu, čím sa zabezpečí tesnosť potrubia počas procesu dezinfekcie.
Vypúšťanie odpadovej vody v operačných sálach: Používa sa na vypúšťanie kontaminovanej odpadovej vody v operačných sálach, vlnovec 316L z nehrdzavejúcej ocele odoláva korózii krvi, liekov a dezinfekčných prostriedkov v odpadovej vode.
Sanitárne systémy na spracovanie potravín a nápojov
Potrubia na prepravu surovín: V mliekarenských, nápojových a pivovarníckych výrobných linkách sa používa na prepravu surovín (mlieka, šťavy, sirupu atď.). Netoxická a hladká vnútorná stena zabraňuje zvyšovaniu materiálu a rastu baktérií, čím spĺňa hygienické požiadavky na potraviny.
Čistiace potrubné systémy: Pripojenie čistiaceho zariadenia CIP a výrobného zariadenia dokáže odolať erózii vysokoteplotných čistiacich kvapalín (80-95 ℃) a chemických čistiacich prostriedkov, čím sa zabezpečí efektívne čistenie bez poškodenia potrubia.
Potrubie parnej sterilizácie v potravinárskych továrňach: Používa sa na prepravu parou v procesoch sterilizácie potravín, prispôsobuje sa častému nárazu pary pri vysokej teplote a udržuje stabilný výkon.
Farmaceutické výrobné sanitárne systémy
Preprava API (Active Pharmaceutical Ingredient): Vo farmaceutických dielňach sa používa na prepravu API a medziproduktov. Mech spĺňa normy GMP, bez adsorpcie alebo vylúhovania, čo zaisťuje čistotu liečiv.
Vyčistená voda a voda pre vstrekovacie potrubia: Spojením zariadení na úpravu vody a plniacich liniek odoláva vysokoteplotnej cirkulácii vyčistenej vody a spĺňa prísne hygienické požiadavky na vodu pre vstrekovacie systémy.
Verejné hygienické zariadenia
Vodovodné potrubia vo verejných kúpeľniach: Používa sa na verejných miestach s vysokou premávkou, ako sú telocvične a bazény, odoláva korózii z vody s obsahom chlóru a má dobrú odolnosť voči tlaku, aby sa prispôsobil častému používaniu vody.
Potrubie na čistenie odpadových vôd vo verejných priestoroch: Na prepravu domových odpadových vôd na staniciach, letiskách atď., Odoláva korózii organických látok v odpadových vodách a nie je ľahké ho upchať kvôli hladkej vnútornej stene.
Kľúčové body výberu a špecifikácie inštalácie
1. Vedecký výber
Výber materiálu: Nerezová oceľ 304 je vhodná pre bežné sanitárne prostredia (ako sú verejné kúpeľne); Nerezová oceľ 316L je preferovaná pre drsné prostredia so silnou koróziou (ako je farmaceutická výroba, spracovanie morských plodov) alebo časté používanie silných dezinfekčných prostriedkov.
Kaliber a tlakové hodnotenie: Vyberte kalibre (DN15-DN100) podľa požiadaviek na prietok sanitárneho systému. Napríklad malé kalibre (DN15-DN32) sa používajú na zásobovanie lekárskou vodou a stredné kalibre (DN40-DN80) sa používajú na potrubia na spracovanie potravín. Menovitý tlak by mal byť ≥ 1,5-násobok pracovného tlaku (zvyčajne 1,0-1,6MPa).
Povrchová úprava: Vnútorná stena musí prejsť elektrolytickým leštením (Ra ≤ 0,8 μm), aby sa zabezpečila hladkosť a ľahké čistenie; vonkajšia stena môže byť leštená alebo pasivovaná, aby sa zvýšila odolnosť proti korózii.
Spôsoby pripojenia: Bežne sa používajú sanitárne svorkové spoje (Tri-Clamp), ktoré sa dajú ľahko rozobrať a vyčistiť, vhodné pre systémy vyžadujúce častú údržbu; prírubové spoje so sanitárnymi tesneniami (ako je EPDM, PTFE) sa používajú pre vysokotlakové potrubia na zabezpečenie tesnenia a hygieny.
2. Špecifikácie inštalácie
Kontrola čistoty: Pred inštaláciou je potrebné vyčistiť vlnovec (čistou vodou alebo alkoholom), aby sa odstránil olej, hrdza a iné nečistoty. Pre farmaceutické a potravinárske systémy sa vyžaduje odmasťovanie a pasivácia, aby sa splnili aseptické požiadavky
Vyhnite sa mŕtvym rohom: Počas inštalácie minimalizujte používanie kolien a T-kusov. V prípade potreby použite sanitárne kolená s veľkým polomerom, aby ste sa vyhli mŕtvym rohom, kde sa hromadia nečistoty. Polomer ohybu vlnovca by mal byť ≥ 5-násobok priemeru rúry, aby sa zabránilo deformácii ovplyvňujúcej čistotu.
Požiadavky na tesnenie: Tesniace tesnenia musia byť potravinárskej alebo lekárskej kvality (napríklad EPDM pre vysokú teplotu, PTFE pre odolnosť voči kyselinám a zásadám) a musia sa pravidelne vymieňať, aby sa zabránilo rastu baktérií v dôsledku starnutia tesnenia.
Sterilizácia a testovanie: Po inštalácii vykonajte tlakovú skúšku (pomocou čistej vody alebo stlačeného vzduchu), aby ste sa uistili, že nedochádza k úniku. V prípade aseptických systémov vykonajte sterilizáciu SIP (Sterilization-in-Place), aby ste overili, či potrubie spĺňa mikrobiálne limity (≤ 10 CFU/100 ml).
Výhody aplikácie
Zaručenie hygienickej bezpečnosti: Hladká vnútorná stena a odolnosť vlnovca z nehrdzavejúcej ocele zabraňujú mikrobiálnej kontaminácii a strednému znehodnoteniu, čím sa znižuje zošrotovanie produktov v potravinárskej a farmaceutickej výrobe a predchádza sa zdravotným nehodám v zdravotníckych systémoch.
Zníženie nákladov na údržbu: Dlhá životnosť a jednoduché čistenie znižujú frekvenciu výmeny a čistenia potrubia. V porovnaní s plastovými rúrami môžu byť ročné náklady na údržbu znížené o 40% - 60%.
Dodržiavajte regulačné požiadavky: Spĺňajte medzinárodné hygienické normy (FDA, 3A, GMP atď.) a národné regulačné požiadavky na sanitárne systémy, vyhýbajte sa sankciám alebo pozastaveniu výroby v dôsledku nedodržania pravidiel.
Zlepšenie efektivity výroby: Spoľahlivý výkon zaisťuje stabilnú prevádzku sanitárnych systémov a znižuje prestoje spôsobené poruchami potrubia. Jednoduchá demontáž sanitárnych spojov urýchľuje procesy údržby a čistenia
Zhrnutie
Nerezové vlnovce so svojou odolnosťou proti korózii, vysokou čistotou a dodržiavaním hygienických noriem poskytujú „bezpečné, spoľahlivé a efektívne“ potrubné riešenie pre sanitárne systémy. Či už v oblasti medicíny, potravinárstva, farmácie alebo verejného zdravia, dokážu splniť prísne hygienické požiadavky a zložité pracovné podmienky, čím položia pevný základ pre bezpečnú prevádzku sanitárnych systémov.
Klimatizačné a ventilačné systémy (vrátane centrálnej klimatizácie, komerčného vetrania, čistej klimatizácie atď.) majú základné požiadavky na potrubia, ako je hladký prenos vzduchu/média, odolnosť voči vibráciám a zníženie hluku, odolnosť voči teplote a vlhkosti, flexibilná inštalácia a dlhodobá stabilita. Tradičné vzduchové potrubia (ako sú potrubia z pozinkovaného oceľového plechu) majú problémy, ako je vysoká tuhosť a veľký hluk spôsobený vibráciami, zatiaľ čo plastové potrubia sú obmedzené teplotnou odolnosťou a pevnosťou. Nerezové vlnovce sa svojimi jedinečnými materiálovými a konštrukčnými výhodami dokážu efektívne prispôsobiť zložitým pracovným podmienkam klimatizačných a ventilačných systémov a stávajú sa ideálnou voľbou na optimalizáciu výkonu potrubia. V nasledujúcom texte sú rozpracované konkrétne aplikačné riešenia z viacerých dimenzií.
Presné zosúladenie základných výhod výkonu so systémovými požiadavkami
Prevádzkové prostredie klimatizačných a ventilačných systémov je charakterizované kolísaním teploty (-10 ℃ až 80 ℃), vysokou vlhkosťou vzduchu, častými vibráciami zariadení a potrebou znižovať odpor vetra a hluk. Výkon vlnovca z nehrdzavejúcej ocele môže presne spĺňať tieto požiadavky:
Vynikajúca odolnosť voči teplote a vlhkosti: Nerezová oceľ 304 môže stabilne pracovať v teplotnom rozsahu -40 ℃ až 300 ℃, plne pokrýva požiadavky klimatizačných systémov na privádzaný vzduch (12-18 ℃), vratný vzduch (izbová teplota) a ventilačné systémy na teplotu výfuku (-10 ℃ až 60 ℃); nehrdzavejúca oceľ zároveň neabsorbuje vodu ani plesne a môže odolávať korózii v prostredí s vysokou vlhkosťou (ako sú pivnice, vetranie bazénov), čím sa zabráni hrdzaveniu potrubia alebo rastu baktérií.
Odolnosť voči vibráciám a schopnosť znižovania hluku: Prstencová vlnitá štruktúra vlnovca má dobrú elastickú schopnosť tlmiť nárazy, ktorá dokáže absorbovať vibrácie generované prevádzkou klimatizačných jednotiek a ventilátorov (frekvencia vibrácií 10-100 Hz), znižuje prenos vibrácií na potrubia a stavebné konštrukcie a znižuje hluk (v porovnaní s pevnými vzduchovými kanálmi o B5-15d); je obzvlášť vhodný pre miesta citlivé na hluk, ako sú nemocnice a laboratóriá.
Nízka odolnosť proti vetru a stabilita prúdenia vzduchu: Vnútorná stena vlnovca má po hladkej úprave (Ra≤1,6μm) koeficient odolnosti proti vetru (λ) len 0,02-0,03, čo je oveľa nižšie ako lokálny odpor tradičných pravouhlých vzduchových potrubí; dizajn prstencového prierezu robí distribúciu prúdenia vzduchu rovnomernejšou, zabraňuje vírivým prúdom a zlepšuje účinnosť výmeny tepla klimatizačných systémov a ventilačný efekt ventilačných systémov.
Flexibilita inštalácie a prispôsobivosť priestoru: Vlnovce sa dajú ľubovoľne ohýbať (minimálny polomer ohybu je 3-5 násobok priemeru rúry) a môžu ľahko obísť prekážky, ako sú trámy, stĺpy a potrubia, čím sa zníži použitie kolien, T a iného príslušenstva; pre úzke priestory (ako sú stropné medziposchodia, miestnosti s vybavením) môžu ich flexibilné vlastnosti zjednodušiť proces inštalácie a znížiť náročnosť výstavby.
Pevnosť a životnosť Výhody: Pevnosť v ťahu nehrdzavejúcej ocele (≥520MPa) je oveľa vyššia ako u plastových rúrok, s odolnosťou proti nárazu, ktorá dokáže vydržať pozitívny tlak (≤2000Pa) a negatívny tlak (≥-500Pa) vo vzduchovom potrubí, čím spĺňa požiadavky systémov vysokotlakového prívodu vzduchu; životnosť môže dosiahnuť viac ako 20 rokov, čo ďaleko presahuje antikorózny cyklus vzduchovodov z pozinkovaného oceľového plechu (8-12 rokov).
Typické aplikačné scenáre
Nerezové vlnovce môžu špecificky vyriešiť aplikačné bolestivé miesta tradičných potrubí v rôznych prepojeniach klimatizačných a ventilačných systémov:

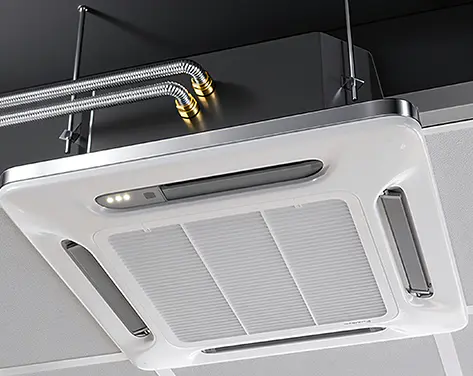

Centrálne klimatizačné systémy
Spojovacia časť medzi klimatizačnými jednotkami a vzduchovými kanálmi: Na výstupe vzduchu z chladičov vody a vzduchotechnických jednotiek môže vlnovec absorbovať vibrácie z prevádzky zariadenia, zabrániť rezonančnému hluku vzduchového potrubia spôsobeného pevnými spojmi; zároveň kompenzujte posun medzi jednotkami a vzduchovými kanálmi v dôsledku chýb inštalácie alebo teplotných zmien.
Spojenie medzi fancoilmi a odbočkami: Malokalibrové (DN80-DN200) vlnovce sú vhodné pre prívodné/vratné vzduchové potrubia fancoilov. Flexibilná konštrukcia znižuje prenos vibrácií ventilátora a hladká vnútorná stena nehromadí prach, čím sa znižuje frekvencia čistenia a údržby klimatizačných systémov.
Pripojenie potrubia chladiva: V potrubiach chladiva (ako R32, R410A) multi-split klimatizácií sa vlnovec dokáže prispôsobiť teplotným zmenám (-15 ℃ až 60 ℃) počas cirkulácie chladiva a ich odolnosť voči vibráciám zabraňuje úniku chladiva spôsobenému uvoľnenými rozhraniami.
Komerčné a priemyselné ventilačné systémy
Kuchynské výfukové potrubie: Nerezové vlnovce sú odolné voči korózii olejovými výparmi a ich ohýbateľné vlastnosti sa prispôsobujú zložitému priestorovému usporiadaniu kuchýň. Ich odolnosť voči vysokej teplote (≤300℃) sa dokáže vyrovnať s okamžitou vysokou teplotou ropných výparov, čo je bezpečnejšie ako plastové rúry.
Priemyselné vetranie dielní: V prašných a vlhkých dielňach (ako je spracovanie potravín, výroba strojov) môže odolnosť vlnovcov proti korózii odolávať erózii prachu a hrdzi kondenzovanej vody. Flexibilný dizajn uľahčuje pripojenie ventilačných otvorov v rôznych oblastiach, čím zlepšuje účinnosť vetrania.
Systémy odvodu dymu z požiaru: Vysokoteplotné vlnovce z nehrdzavejúcej ocele (ako je materiál 316) môžu nepretržite pracovať pri 280 ° C po dobu viac ako 30 minút, čím spĺňajú požiadavky na požiarnu odolnosť odvodu dymu z požiaru a ich odolnosť voči vibráciám zaisťuje, že potrubia v prípade požiaru nespadnú.
Čistá klimatizácia a špeciálne vetranie
Vetranie v nemocničných čistých operačných sálach: Mechy s elektrolyticky leštenými vnútornými stenami (Ra≤0,8μm) nehromadia prach a sú ľahko dezinfikovateľné, spĺňajú štandardy GMP clean, znižujú riziko rastu baktérií a prispôsobujú sa vysokoúčinnému filtračnému ventilačnému systému na operačných sálach.
Odsávanie z laboratórnych digestorov: Vlnovce môžu pripojiť digestory k hlavným vzduchovým kanálom. Odolnosť proti chemickej korózii (materiál 316) odoláva erózii laboratórnych výfukových plynov (ako sú kyslé a zásadité plyny) a flexibilná štruktúra uľahčuje nastavenie polohy inštalácie digestorov.
Klimatizácia a ventilácia v dátových centrách: V serverových miestnostiach s vysokou hustotou môžu mechy presne prepojiť výstupy klimatizácie a vzduchové kanály skríň, znížiť straty studeného vzduchu a ich odolnosť voči vibráciám znižuje rušenie ventilátorov klimatizácie pri prevádzke servera.
III. Kľúčové body výberu a špecifikácie inštalácie
1. Vedecký výber
Materiál a kaliber: Nerezová oceľ 304 je vybraná pre bežné klimatizačné a ventilačné systémy; Nerezová oceľ 316 je vybraná do vlhkého a korozívneho prostredia (ako sú kuchyne, laboratóriá); kalibre sa vyberajú podľa požiadaviek na objem vzduchu od DN50-DN600 (DN100-DN300 sa bežne používa na civilné účely, DN300-DN600 na priemyselné účely).
Hodnoty tlaku a teploty: Vyberte zodpovedajúci menovitý tlak podľa tlaku vzduchu v systéme (hodnota 1 000 Pa je vybraná pre konvenčné systémy vzduchového potrubia, menovka 2 000 Pa pre systémy vysokotlakového prívodu vzduchu); špeciálne vlnovce s teplotnou odolnosťou ≥280℃ sú potrebné pre scenáre s vysokou teplotou (ako je odvod dymu z požiaru).
Spôsob pripojenia: Prírubové pripojenie sa používa na pripojenie k rozhraniam zariadenia (vybavené gumovými tesneniami na zlepšenie tesnenia a tlmenia nárazov); svorkové spojenie je možné použiť na pripojenie sekcie vzduchového potrubia (ľahko rozoberateľné a čistiteľné); zvárané spojenie sa odporúča pre čisté systémy (na zníženie netesností).
Dĺžka a výška kompenzácie: Určite dĺžku podľa inštalačnej vzdialenosti a požiadaviek na vibrácie a vyhraďte si 5%-10% rozpätie roztiahnutia, aby ste zabezpečili, že vlnovec sa môže voľne rozťahovať a sťahovať počas vibrácií alebo teplotných zmien, čím sa zabráni nadmernému naťahovaniu.
2. Špecifikácie inštalácie
Čistenie a predúprava: Pred inštaláciou odstráňte olejové škvrny a nečistoty z vlnovca. Čisté systémy je potrebné vyčistiť čistou vodou a vysušiť; pre ventilačné systémy súvisiace s potravinami a liekmi sa musia zvoliť bezolejové upravené vlnovce, aby sa zabránilo znečisteniu ovzdušia.
Ohýbanie a upevňovanie: Pri ohýbaní kontrolujte polomer ohybu ≥ hodnota špecifikovaná produktom (ako je polomer ohybu vlnovca DN200 ≥600 mm) a zakážte ostré ohyby alebo skrútenia; nastavte posuvné podpery každých 3-5 metrov v priamej časti (umožňujúce axiálny pohyb) a pridajte podpery tlmiace nárazy v blízkosti zdrojov vibrácií, aby ste znížili otrasy potrubia.
Opatrenia na utesnenie a zníženie hluku: Pri použití prírubového spojenia utiahnite skrutky rovnomerne, aby ste sa uistili, že tesnenie je úplne namontované; medzi vibračné zariadenia, ako sú ventilátory a klimatizačné jednotky a mechy, možno pridať gumené tlmiče nárazov, aby sa ešte viac zvýšil účinok zníženia hluku.
Testovanie a akceptácia: Po inštalácii vykonajte skúšku tlaku vzduchu (skúšobný tlak pretlakových systémov je 1,2-násobok projektovaného tlaku a tlak sa udržiava 1 hodinu bez úniku); počas prevádzky zistite hodnotu hluku (ktorá by mala spĺňať hlukové normy daného miesta, napr. nemocnice ≤40dB).
Výhody aplikácie
Zlepšenie pohodlia systému: Odolnosť voči vibráciám a vlastnosti znižovania hluku spôsobujú, že klimatizačné a ventilačné systémy bežia tichšie, najmä v rezidenciách, hoteloch a iných miestach, čo môže výrazne zlepšiť zážitok z bývania; konštrukcia s nízkym odporom vetra znižuje hluk prúdenia vzduchu a zabraňuje "vytie vetra" tradičných vzduchových kanálov.
Zníženie nákladov na údržbu: Nehrdzavejúca oceľ je odolná voči korózii a vlhkosti, čím sa znižuje frekvencia výmeny v dôsledku hrdze a plesní v potrubí a ročné náklady na údržbu sa môžu znížiť o 30 % až 50 %; na hladkej vnútornej stene nie je ľahké hromadiť prach a cyklus čistenia sa predlžuje na 1-2 roky (tradičné vzduchové kanály sú 3-6 mesiacov).
Zvýšenie bezpečnosti systému: V systémoch na odvod dymu z požiaru môžu vlnovce odolné voči vysokej teplote zabezpečiť hladkosť kanálov na odvod dymu v prípade požiaru; odolnosť proti nárazu zabraňuje poškodeniu vzduchových potrubí v dôsledku vibrácií a kolízie, čím sa znižuje riziko úniku vzduchu.
Zlepšenie účinnosti inštalácie: Flexibilná konštrukcia znižuje používanie príslušenstva a rezanie a spracovanie na mieste, čím sa skracuje doba inštalácie o 20% - 40%, čo je obzvlášť vhodné na transformáciu klimatizačných a ventilačných systémov v starých budovách, čím sa znižuje poškodenie pôvodnej konštrukcie.
Zhrnutie
Prostredníctvom optimalizácie materiálu a štruktúry dosahujú vlnovce z nehrdzavejúcej ocele komplexný výkon „nízky hluk a vysoká účinnosť, odolnosť proti korózii a trvanlivosť a flexibilné prispôsobenie“ v klimatizačných a ventilačných systémoch. Či už ide o komfortnú klimatizáciu v občianskych budovách alebo špeciálne vetranie v priemyselných priestoroch, môžu poskytnúť spoľahlivé potrubné riešenia, ktoré položia pevný základ pre stabilnú prevádzku a zlepšenie výkonu systému.
Nerezová oceľ 304 so silnou odolnosťou proti korózii. 316L je vhodný do náročnejšieho prostredia. Všetky spoje sú vyrobené z uhlíkovej ocele, čo je nákladovo efektívny spoj.
Podporuje viacero kalibrov od DN6 do DN25, čím spĺňa požiadavky na potrubia rôznych systémov, ako je sanitácia, kúrenie a klimatizácia.
threel NOVINKY
Haoyin (Ningbo) Bellows Technology Co., Ltd.
