Vykurovacie systémy (vrátane občianskeho vykurovania, priemyselného vykurovania, vykurovania novou energiou atď.) majú základné požiadavky na potrubia, ako je odolnosť voči vysokej teplote, odolnosť voči tepelnej únave, spoľahlivé utesnenie, prispôsobivosť tepelnej rozťažnosti a kontrakcii a kompatibilita médií. Tradičné kovové rúry (ako sú pozinkované oceľové rúry) sú náchylné na praskanie v dôsledku tepelného namáhania, zatiaľ čo plastové rúry sú obmedzené hornou hranicou teploty. Nerezové vlnovce však svojim unikátnym materiálovým a konštrukčným prevedením dokážu tieto problémy efektívne vyriešiť a stať sa ideálnym potrubným riešením pre vykurovacie systémy. V nasledujúcom texte sú rozpracované konkrétne aplikačné riešenia z viacerých dimenzií.​
Hĺbkové prispôsobenie výhod základného výkonu požiadavkám vykurovacieho systému
Prevádzkové prostredie vykurovacích systémov je charakterizované veľkými teplotnými výkyvmi (-10 ℃ až 300 ℃), rôznymi médiami (horúca voda, para, teplovodivý olej atď.) a existenciou tepelného namáhania a vibrácií. Výkon vlnovca z nehrdzavejúcej ocele môže presne spĺňať tieto požiadavky:​
Vynikajúca odolnosť voči vysokej teplote a tepelná stabilita: Nerezová oceľ 304 odolá strednoteplotnému prostrediu pod 200 ℃ (ako je civilné vykurovanie teplou vodou), nehrdzavejúca oceľ 316 sa dokáže prispôsobiť vysokoteplotným scenárom 200 – 400 ℃ (ako sú priemyselné parovody) a špeciálne druhy vykurovania (ako napr. 310S) dokážu stabilne fungovať aj pri teplotách vyšších ako 310S 600 ℃. Materiál nestarne ani nedochádza k útlmu pevnosti vplyvom dlhodobo vysokých teplôt.​
Tepelná odolnosť proti únave a schopnosť kompenzovať rozťažnosť: Prstencová vlnitá štruktúra vlnovca mu dodáva dobrú axiálnu rozťažnosť. Počas cyklu spúšťania vykurovacieho systému (zvýšenie teploty) a odstavovania (pokles teploty) môže absorbovať zmenu dĺžky potrubia spôsobenú tepelnou rozťažnosťou a kontrakciou (množstvo kompenzácie môže dosiahnuť 5% - 10% vlastnej dĺžky), čím sa zníži uvoľnenie rozhrania alebo praskanie potrubia spôsobené tuhými spojmi. Je vhodný najmä na pripojenie kotlov, výmenníkov tepla a iných zariadení s hlavným potrubím.​
Stredná kompatibilita a odolnosť proti korózii: Má toleranciu voči bežným vykurovacím médiám, ako je horúca voda, para a teplovodivý olej. Nerezová oceľ 304 odoláva usadzovaniu vápnika a horčíka vo vode a kyslíkovej korózii. Nerezová oceľ 316 odolá erózii parou obsahujúcou síru a slabo kyslým teplovodivým médiám, čím sa zabráni úniku média spôsobenému koróziou a perforáciou vnútornej steny potrubia.
Spoľahlivosť tesnenia a tlaková únosnosť: Prostredníctvom presne opracovaných prírubových, závitových a iných spojovacích štruktúr v kombinácii s vysokoteplotnými tesniacimi tesneniami (ako sú grafitové tesnenia, pokovované tesnenia) je možné dosiahnuť tesnenie s nulovým únikom pri dlhodobo vysokých teplotách. Pracovný tlak môže dosiahnuť 1,6-10MPa, čo spĺňa tlakové požiadavky nízkotlakového civilného vykurovania (pod 0,6MPa) a vysokotlakových priemyselných parných systémov (nad 4,0MPa).​
Účinnosť vedenia tepla a úspora energie: Tepelná vodivosť nehrdzavejúcej ocele (asi 16-21 W/(m·K)) je vyššia ako u plastových rúrok a prstencová štruktúra vlnovca môže zväčšiť kontaktnú plochu medzi médiom a potrubím, čím sa urýchli prenos tepla. Zároveň môže byť vonkajšia stena potrubia pohodlne vybavená izolačnou vrstvou na zníženie tepelných strát a zlepšenie energeticky úsporného výkonu systému.​
Typické aplikačné scenáre
Nerezové vlnovce môžu špecificky vyriešiť aplikačné bolestivé miesta tradičných potrubí v rôznych typoch vykurovacích systémov:​
Systémy civilného vykurovania a teplej vody
Pripojenie odbočných potrubí medzi radiátormi a hlavnými potrubiami: Pomocou pružnosti vlnovcov môžu ľahko obísť prekážky, ako sú steny a nábytok, znížiť použitie kolien a znížiť odpor prietoku vody; zároveň absorbujú expanziu a kontrakciu potrubia počas vykurovacích a nevykurovacích období, aby sa zabránilo úniku rozhrania.​

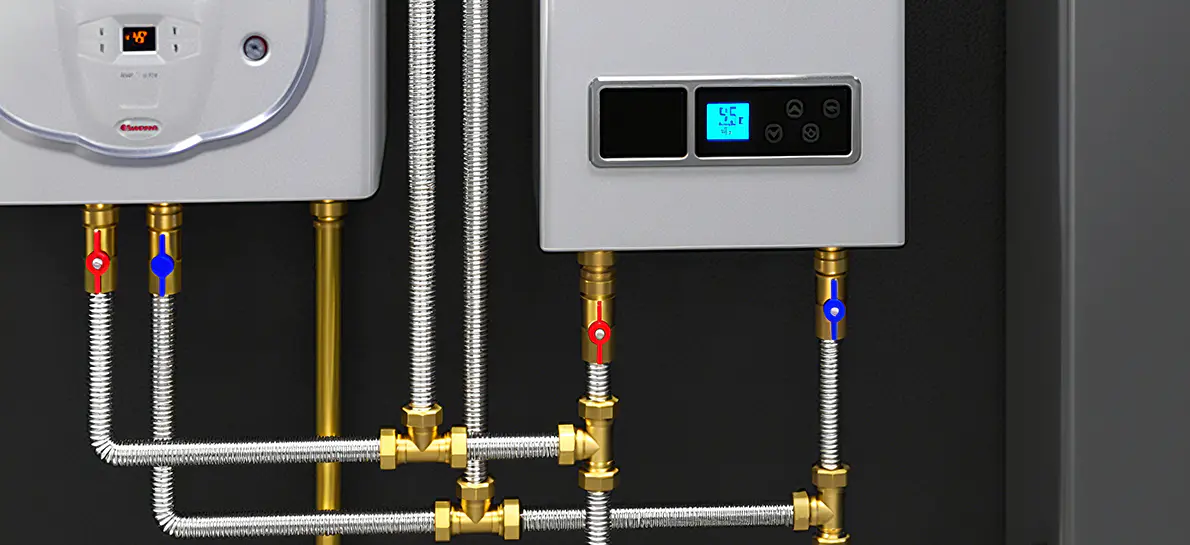

Spojenie medzi nástennými kotlami a teplovodným potrubím: Vydržia teplotu teplej vody 80-95 °C počas prevádzky nástenných kotlov, odolávajú tepelnej únave spôsobenej častým spúšťaním a vypínaním a sú odolnejšie ako gumené hadice (ľahko starnúce) a medené rúrky (silná tuhosť), so životnosťou viac ako 15 rokov.​
Pripojenie rozdeľovačov v nízkoteplotnom podlahovom vykurovaní (vodné podlahové vykurovanie): Vlnovce malého kalibru (DN15-DN25) sa dokážu prispôsobiť viacvetvovému usporiadaniu rúrok podlahového vykurovania, znížiť odpor prúdenia vody a zlepšiť rovnomernosť odvodu tepla.​
Priemyselné vykurovacie systémy
Spojenie medzi kotlami a parovodom: Na výstupe z kotlov na uhlie/plyn môže vlnovec absorbovať silnú tepelnú rozťažnosť počas spúšťania kotla, chrániť ventily a rozhrania potrubí a zabrániť úniku pary (teplota pary je zvyčajne 150-300 ℃, tlak 1,0-4,0 MPa).​
Teplovodivé olejové vykurovacie systémy: Používajú sa na prepojenie teplovodných olejových pecí s reaktormi, sušičkami a inými zariadeniami. Nerezová oceľ 316 vydrží dlhodobú eróziu teplovodivého oleja (teplota 200-300 ℃) a jej odolnosť voči vibráciám (vytvorená prevádzkou čerpadla) zabraňuje uvoľneniu spojov potrubí.
Potrubné pripojenie elektrického vykurovacieho zariadenia: Ako sú vstupné a výstupné potrubia elektrických vykurovacích reaktorov, vlnovce sa dokážu prispôsobiť miestnej vysokej teplote elektrických vykurovacích telies a nevzniká problém s emisiami zápachu z plastových rúr.
Nové energetické vykurovacie systémy
Cirkulačné potrubia solárnych termálnych zberných systémov: Spojením solárnych kolektorov a zásobníkov teplej vody, nehrdzavejúca oceľ 304 odoláva vysokým teplotám (70-100 ℃) pri priamom slnečnom svetle a korózii dažďom a flexibilná štruktúra sa prispôsobuje miernemu posunutiu kolektorov v dôsledku montážnych uhlov.​
Potrubie na cirkuláciu vody vzduchových tepelných čerpadiel: V rozsahu kolísania teplôt od -10 ℃ do 55 ℃ môžu vlnovce kompenzovať expanziu a kontrakciu potrubí spôsobenú zmenami teploty prostredia, čím sa zabráni nízkoteplotnému skrehnutiu alebo vysokoteplotnej deformácii plastových rúrok.​
Špeciálne scenáre vykurovania
Potrubie na dezinfekciu pary v potravinárskom priemysle: Vnútorná stena vlnovca z nehrdzavejúcej ocele je hladká a ľahko sa čistí, spĺňa normy hygieny potravín (ako je certifikácia 3A), odoláva vysokoteplotnej parnej dezinfekcii 121 ℃ a bez rizika znečistenia hrdzou.​
Potrubné pripojenie laboratórnych vykurovacích zariadení (ako sú olejové kúpele, nádrže s konštantnou teplotou): Malokalibrové vlnovce (DN6-DN15) sa dokážu presne prispôsobiť presným zariadeniam a ich odolnosť voči vibráciám zaisťuje stabilný prenos média počas experimentov.
Kľúčové body výberu a špecifikácie inštalácie
1. Vedecký výber​
Zhoda materiálu: Nerezová oceľ 304 je vybraná pre systémy so strednou teplotou (≤200℃); Nerezová oceľ 316 je vybraná pre vysokoteplotné systémy (200-400 ℃) alebo korozívne médiá (ako je para obsahujúca síru); Nerezová oceľ 310S je vybraná pre systémy s ultravysokou teplotou (>400 ℃).​
Kaliber a tlakové hodnotenie: Kalibre DN10-DN300 vyberajte podľa prietoku vykurovacieho média (DN15-DN50 sa bežne používa na civilné účely, DN50-DN200 na priemyselné účely); pracovný tlak musí byť ≥1,25-násobok projektovaného tlaku systému (napríklad, ak je projektovaný tlak parného systému 1,6MPa, vyberte vlnovec s menovitým výkonom ≥2,0MPa).​
Spôsob pripojenia: Závitové spojenie (s páskou zo surovín odolnej voči vysokej teplote) sa bežne používa v civilných systémoch; prírubové spojenie (s kovovými vinutými tesneniami) sa väčšinou používa v priemyselných systémoch; Spoje objímok je možné zvoliť pre presné pripojenie zariadenia (na zabezpečenie čistiteľnosti bez slepých rohov).​
Veľkosť kompenzácie rozťažnosti: Vypočítajte veľkosť tepelnej rozťažnosti podľa dĺžky potrubia a teplotného rozdielu (vzorec: ΔL=α×L×ΔT, kde α je koeficient lineárnej rozťažnosti nehrdzavejúcej ocele), pričom sa uistite, že veľkosť kompenzácie vlnovca je ≥ vypočítaná hodnota, aby sa predišlo nadmernému naťahovaniu alebo stláčaniu.​
2. Špecifikácie inštalácie
Predúprava a čistenie: Pred inštaláciou odstráňte oxidové usadeniny a olejové škvrny v potrubí. Vysokoteplotné systémy je potrebné odmastiť (napríklad čistenie trichlóretylénom); pri spojení s potravinárskym a farmaceutickým zariadením je potrebné zvoliť vlnovec s elektrolyticky leštenými vnútornými stenami, aby sa zabránilo rastu mikróbov.​
Ohýbanie a upevnenie: Polomer ohybu je ≥ polomer špecifikovaný produktom (zvyčajne 6-10-násobok priemeru rúry). Počas ohýbania za studena je zakázané vyvíjať nadmernú silu, aby sa spôsobila deformácia zvlnenia; posuvné podpery sú nastavené každé 2-3 metre v priamej časti (umožňujúce axiálnu expanziu) a pevné podpery sú nastavené na oboch koncoch kompenzačnej časti, aby sa obmedzil bočný posun.​
Tesnenie a izolácia: Pri použití prírubového spojenia utiahnite skrutky rovnomerne (krok za krokom diagonálne), aby ste predišli zlyhaniu tesnenia spôsobenému excentrickým zaťažením; vysokoteplotné potrubia musia byť obalené izolačnými vrstvami (ako je minerálna vlna, kremičitan hlinitý) mimo vlnovca, ale musí byť vyhradený dilatačný priestor, aby sa zabránilo tomu, že izolačná vrstva bude brániť kompenzácii vlnovca.
Skúšobná prevádzka a testovanie: Po inštalácii vykonajte tlakovú skúšku vody (skúšobný tlak je 1,5-násobok pracovného tlaku a tlak sa udržiava 30 minút bez úniku); vysokoteplotné systémy musia vykonávať horúce uvedenie do prevádzky, aby sa monitorovalo, či sa vlnovec hladko rozťahuje a zmršťuje a či nedochádza k úniku na rozhraní.​
Výhody aplikácie
Predĺženie životnosti systému: Odolnosť vlnovca z nehrdzavejúcej ocele proti tepelnej únave môže predĺžiť bezporuchový prevádzkový cyklus vykurovacieho systému na viac ako 10 rokov, čo ďaleko prevyšuje cyklus galvanizovaných oceľových rúr (5-8 rokov) a plastových rúr (3-5 rokov), čím sa znižujú náklady na výmenu.​
Znížte náklady na údržbu: Odolnosť proti korózii a odolnosť voči vysokým teplotám znižuje údržbu pri odstávke spôsobenú koróziou a prasknutím potrubia a ročné náklady na údržbu možno znížiť o 40 % – 60 %; najmä v priemyselných vykurovacích systémoch je možné predísť stratám vo výrobe spôsobeným únikom média.​
Zlepšenie prevádzkovej bezpečnosti: Tesnenie s nulovým únikom a konštrukcia proti tepelnému namáhaniu znižuje riziko obarenia a požiarov spôsobených únikom vysokoteplotných médií (ako je para a teplovodivý olej) a môže znížiť straty na majetku spôsobené únikom vody v domácnostiach pri civilnom vykurovaní.
Zlepšenie prispôsobivosti systému: Vďaka flexibilnej kompenzačnej schopnosti nie je inštalácia potrubia obmedzená stavebnými konštrukciami (ako sú steny a podlahy), obzvlášť vhodná na transformáciu vykurovacích systémov v starých budovách, čím sa znižuje výkop stien a poškodenie konštrukcie.​
Zhrnutie
Vďaka dvojitým výhodám materiálu a konštrukcie dosahujú vlnovce z nehrdzavejúcej ocele komplexný výkon „odolnosti voči vysokej teplote, proti rozpínaniu, stabilnému tesneniu a dlhej životnosti“ vo vykurovacích systémoch. Či už ide o požiadavky na komfort občianskeho vykurovania alebo drsné pracovné podmienky priemyselného vykurovania, môžu poskytnúť spoľahlivé potrubné riešenia a položiť pevný základ pre efektívnu a bezpečnú prevádzku vykurovacích systémov.​
