V systémoch prepravy plynu bezpečnosť, tesniaci výkon a stabilita potrubí priamo súvisia s normálnou prevádzkou systému a bezpečnosťou personálu. Či už ide o priemyselné plyny (ako kyslík, dusík, vodík), palivové plyny (zemný plyn, skvapalnený ropný plyn) alebo špeciálne plyny (ako korozívne plyny, plyny vysokej čistoty), požiadavky na prepravné potrubia sú mimoriadne prísne. Nerezové vlnovce so svojimi jedinečnými materiálovými a štrukturálnymi výhodami dokážu efektívne vyriešiť problémy, ako sú úniky, korózia a vibrácie, ktorým čelia tradičné potrubia pri preprave plynu, čo z nich robí ideálnu voľbu pre plynové systémy. V nasledujúcom texte sú rozpracované konkrétne riešenia z viacerých dimenzií.​
Presné zosúladenie hlavných výkonnostných výhod s požiadavkami plynového systému
Hlavnými požiadavkami plynových systémov na potrubia sú absolútne utesnenie, odolnosť proti korózii plynu, odolnosť voči vibráciám a nárazom, prispôsobivosť kolísaniu tlaku a kontrola čistoty. Nižšie uvedené charakteristiky nehrdzavejúcej ocele môžu dokonale spĺňať tieto požiadavky:​
Extrémny tesniaci výkon: Pri použití integrálne tvarovaných materiálov 304, 316 a iných materiálov z nehrdzavejúcej ocele dosahujú vlnovce a spojovacie konce (ako sú závity, príruby) tesnú spoluprácu prostredníctvom presného obrábania, ktoré môže realizovať tvrdé tesnenie kov na kov alebo môže byť prispôsobené špeciálnym tesneniam (ako sú medené tesnenia, tesnenia PTFE), aby sa zabezpečil nulový únik plynu. Pri vysokotlakových plynových systémoch (s pracovným tlakom do 10 MPa alebo viac) je spoľahlivosť tesnenia vzdialená gumovým hadiciam alebo bežným kovovým potrubiam a rýchlosť úniku sa dá regulovať pod 1×10¹⁰ Pa·m³/s.​
Vynikajúca odolnosť voči plynovej korózii: Nerezová oceľ 304 vydrží dlhodobú eróziu suchými plynmi (ako je kyslík, dusík) a nekorozívne palivové plyny; Nehrdzavejúca oceľ 316 vďaka svojmu obsahu molybdénu odoláva korózii palivovými plynmi obsahujúcimi síru, plynným chlórom, fluorovodíkom a inými korozívnymi plynmi, čím sa zabráni tvorbe dier alebo odlupovaniu nečistôt na vnútornej stene potrubia spôsobenému eróziou, čím sa zabezpečí čistota prenosu plynu.
Odolnosť proti vibráciám a kolísaniu tlaku: Prstencová vlnitá štruktúra vlnovca má dobrú elasticitu, ktorá dokáže absorbovať vibrácie a tlakové impulzy generované prevádzkou kompresora a otváraním / zatváraním ventilov v plynovom systéme, znižuje koncentráciu napätia na rozhraniach potrubí a znižuje riziko uvoľnenia spôsobeného pevnými spojeniami. Je vhodný najmä na spojovacie diely medzi plynovými kompresormi, zásobníkmi a potrubím.​
Prispôsobivosť k čistote: Po elektrolytickom vyleštení vnútornej steny môže byť drsnosť povrchu Ra len 0,8 μm alebo menej, čo nie je ľahké absorbovať nečistoty alebo vlhkosť v plyne a žiadne častice nespadajú. Spĺňa požiadavky na prenos plynov s vysokou čistotou (ako je dusík s ultra vysokou čistotou používaný v elektronickom priemysle, špeciálne plyny používané pri výrobe polovodičov) a zabraňuje znečisteniu plynov, ktoré ovplyvňuje kvalitu výroby.​
Široká prispôsobivosť teploty a tlaku: Môže pracovať stabilne v teplotnom rozsahu -200 ℃ až 450 ℃, prispôsobuje sa prenosu odparovania nízkoteplotných skvapalnených plynov (ako je kvapalný dusík, kvapalný kyslík) a vysokoteplotných plynových systémov; pracovný tlak pokrýva od vákua až po 30 MPa, čo môže spĺňať nielen potreby nízkotlakových plynovodov (pod 0,1 MPa), ale je možné ich použiť aj vo vysokotlakových priemyselných prenosových systémoch plynu.​
Typické aplikačné scenáre
Nerezové vlnovce môžu špecificky vyriešiť problémy s prenosom v rôznych typoch plynových systémov:​
Priemyselné systémy na prepravu plynu
Používa sa na potrubné spojenie inertných plynov, ako je kyslík, dusík a argón, najmä vo zváračských dielňach a oblastiach spracovania kovov. Odolnosť vlnovcov voči vibráciám môže znížiť riziko úniku v spojení medzi kyslíkovými fľašami a potrubím.​
Vo vodíkových prenosových systémoch môže materiál z nehrdzavejúcej ocele 316 zabrániť vodíkovému krehnutiu a so špeciálnou tesniacou štruktúrou môže zabrániť nebezpečenstvu výbuchu spôsobenému únikom vodíka.​
Na prenos korozívnych priemyselných plynov (ako je plynný chlór, oxid siričitý) sú vlnovce z nehrdzavejúcej ocele 316L vybrané tak, aby odolali korózii potrubia plynmi a zabezpečili dlhodobú bezpečnú prevádzku systému.
Systémy dodávky plynu

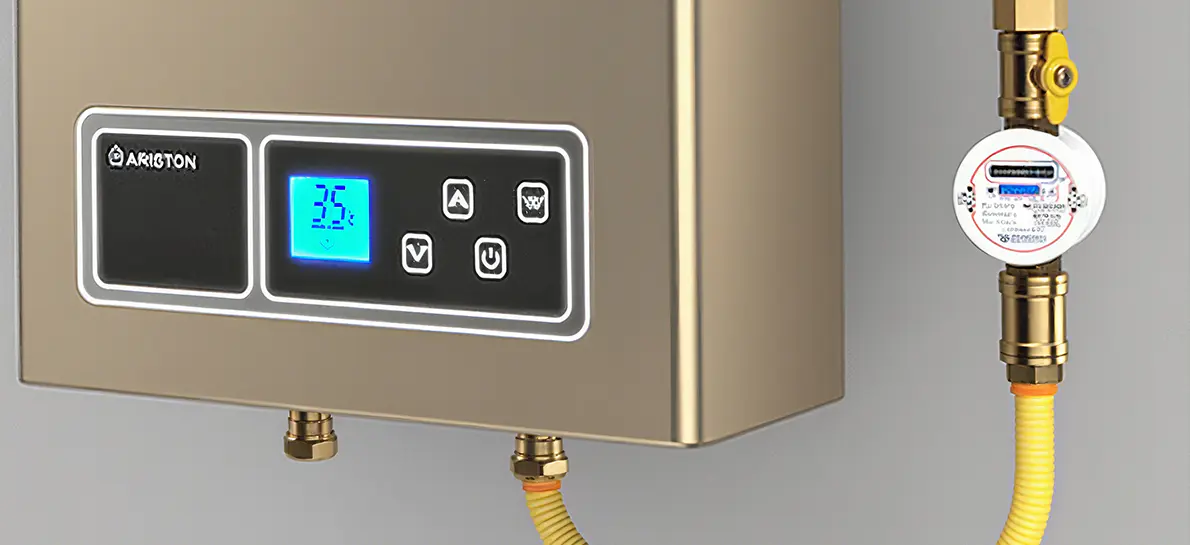

Pre vnútorné a vonkajšie potrubné prepojenie mestského zemného plynu a skvapalneného ropného plynu sa používajú vlnovce medzi plynomery, ventily a hlavné potrubia. Ich flexibilná kompenzácia môže znížiť úniky rozhrania spôsobené posunom potrubia v dôsledku usadzovania budovy alebo teplotných zmien.​
V prípade plynových odbočiek v komerčných kuchyniach a priemyselných peciach sa teplotná odolnosť vlnovca môže prispôsobiť vysokoteplotnému prostrediu v blízkosti sporákov a ich účinnosť proti starnutiu zabraňuje praskaniu a úniku gumových hadíc v dôsledku dlhodobého používania.​
Systémy špeciálneho plynu a vysokočistého plynu
Na prenos plynov vysokej čistoty (ako je amoniak s mimoriadne vysokou čistotou, silán) v polovodičovom a fotovoltaickom priemysle môžu vlnovce s elektrolyticky leštenými vnútornými stenami znížiť kontaktné znečistenie medzi plynmi a potrubiami, čím sa zabezpečí čistota plynu (dosahujúca 99,9999 % alebo viac);​
V prípade laboratórnych plynovodov (ako sú nosné plyny pre plynové chromatografy, špeciálne plyny pre spektrálnu analýzu) nízka adsorpcia vlnovcov zaisťuje stabilitu zložiek plynu a zlepšuje presnosť experimentálnych údajov.​
Pripojenie zariadení na skladovanie a spracovanie plynu
Pre spojenie medzi zásobníkmi plynu, fľašami a odparovačmi môžu redukčné ventily, vlnovce absorbovať vibrácie počas prevádzky zariadenia a chrániť tesniaci výkon ventilových rozhraní;​
Na spojenie medzi výstupným potrubím kvapaliny zo zásobníkov na plyn s nízkou teplotou (ako je kvapalný dusík, kvapalný argón) a odparovačov sa vlnovec môže prispôsobiť teplotným zmenám z nízkej teploty na normálnu teplotu, čím sa zabráni vzniku trhlín v potrubiach v dôsledku tepelnej rozťažnosti a kontrakcie.
Kľúčové body výberu a špecifikácie inštalácie
1. Vedecký výber​
Výber materiálu: Určte materiál podľa vlastností plynu - nehrdzavejúca oceľ 304 sa vyberá pre inertné plyny a palivové plyny; Nerezová oceľ 316/316L je vybraná pre korozívne plyny a palivové plyny v prostredí s morskou vodou; Nízkouhlíková nehrdzavejúca oceľ (napríklad 316L) s elektrolyticky leštenými vnútornými stenami je potrebná pre systémy s vysokou čistotou plynu.​
Kaliber a tlakové hodnotenie: Vyberte kalibre DN6-DN200 podľa prietoku plynu. Pracovný tlak sa musí zhodovať s konštrukčným tlakom systému (napríklad pre plynové systémy sa zvyčajne vyberá hodnota 1,6 MPa a pre priemyselné vysokotlakové plyny sa vyberá hodnota 6,4 MPa alebo vyššia).​
Spôsob pripojenia: Závitové pripojenie (s tmelom špecifickým pre plyn) sa bežne používa v plynových systémoch; prírubové spojenie (s O-krúžkom) sa väčšinou používa v priemyselných plynových systémoch; Spoje čelného tesnenia VCR sú vybrané pre systémy s vysokou čistotou plynu, aby sa zabezpečil nulový únik a čistota.​
Dĺžka a výška kompenzácie: Stanovte dĺžku podľa požiadaviek na posun potrubia a rezervujte si axiálny alebo bočný kompenzačný príspevok (zvyčajne výška kompenzácie nepresahuje 10 % efektívnej dĺžky vlnovca), aby ste zabránili ovplyvneniu tesnenia v dôsledku nadmerného naťahovania alebo stláčania.​
2. Špecifikácie inštalácie
Protipožiarna úprava a čistenie: Pred inštaláciou plynového systému sa uistite, že v potrubí nie sú žiadne nečistoty, aby počas inštalácie nevznikali iskry; pred inštaláciou systému vysokočistého plynu vyčistite vnútornú stenu vlnovca absolútnym etanolom, aby ste odstránili olejové škvrny a čiastočky.​
Ohýbanie a upevňovanie: Počas inštalácie by polomer ohybu nemal byť menší ako hodnota špecifikovaná produktom (zvyčajne 5-8-násobok priemeru rúry) a násilné krútenie je zakázané; pevné konzoly sa nastavujú každých 1,5-2 metre v rovnej časti a na oboch koncoch ohýbacej časti sa pridávajú vodiace konzoly, aby sa zabránilo deformácii spôsobenej vlastnou hmotnosťou potrubia.​
Ochrana tesniaceho povrchu: Pred pripojením skontrolujte rovinnosť plôch prírub a závitových rozhraní a odstráňte otrepy a škrabance; aplikujte tesniaci prostriedok špecifický pre plyn zodpovedajúci plynu počas závitového pripojenia (napríklad tesniacu pásku PTFE pre plyn) a vyberte tesnenia kompatibilné s plynom pre prírubové pripojenie (napríklad gumové tesnenia odolné voči olejom pre plyn, tesnenia PTFE pre korozívne plyny).​
Detekcia netesnosti: Po inštalácii sa musí vykonať skúška tesnosti – na rozhrania na detekciu bublín v plynových systémoch sa aplikuje mydlová voda; héliové hmotnostné spektrometre sa používajú v priemyselných plynových systémoch a systémoch s vysokou čistotou plynu, aby sa zabezpečilo, že miera úniku spĺňa systémové požiadavky (ako napríklad miera úniku systémov vysoko čistých plynov ≤1×10⁻¹¹ Pa·m³/s).​
Výhody aplikácie
Zlepšenie bezpečnosti systému: V porovnaní s tradičnými pozinkovanými oceľovými rúrami alebo gumenými hadicami je riziko úniku nerezového vlnovca znížené o viac ako 95 %, najmä v plynových systémoch s horľavými a výbušnými plynmi, ako je palivový plyn a vodík, čo môže výrazne znížiť potenciálne bezpečnostné nehody.
Predĺžená životnosť: Materiály z nehrdzavejúcej ocele sú odolné proti starnutiu a korózii, so životnosťou viac ako 20 rokov, ďaleko presahujúcou životnosť gumových hadíc (1-3 roky) a bežných oceľových rúr (8-10 rokov), čím sa znižuje frekvencia výmeny a náklady na údržbu.​
Zabezpečte čistotu a kvalitu plynu: V systémoch s vysokou čistotou plynu sa môže vyhnúť zošrotovaniu produktu spôsobenému znečistením potrubia (ako sú defekty v polovodičových čipoch spôsobené nečistými plynmi) a znížiť výrobné straty.​
Prispôsobte sa zložitým pracovným podmienkam: Schopnosť flexibilnej kompenzácie rieši vplyv sadnutia budovy, vibrácií zariadení a teplotných zmien na potrubia, znižuje údržbu odstávok spôsobenú poškodením potrubia a zlepšuje stabilitu prevádzky systému.​
Zhrnutie
Prostredníctvom prispôsobenia materiálu, štrukturálnej optimalizácie a presného obrábania dosahujú vlnovce z nehrdzavejúcej ocele komplexný výkon „bezpečného tesnenia, odolnosti proti korózii a trvanlivosti a čistého prenosu“ v plynových systémoch. Či už ide o konvenčné priemyselné plyny, civilné palivové plyny alebo špeciálne plynové systémy s vysokým dopytom, môžu poskytnúť spoľahlivé prenosové riešenia, ktoré poskytujú solídnu záruku bezpečnej a stabilnej prevádzky plynárenských systémov.
